tecalor Wanddurchführung 160mm AWG 160 R inkl. Wetterschutzgitter
inkl. MwSt. zzgl. Versandkosten
Versandfertig in: 6-10 Werktage **
- Artikel-Nr.: 92021320143
- EAN: 4017212345054
- Hersteller: tecalor
- Hersteller-Nr.: 234505
- Artikelgewicht: 1 kg
- Versandart: Standard Versandkosten innerhalb Deutschland ab: 6.90 €*

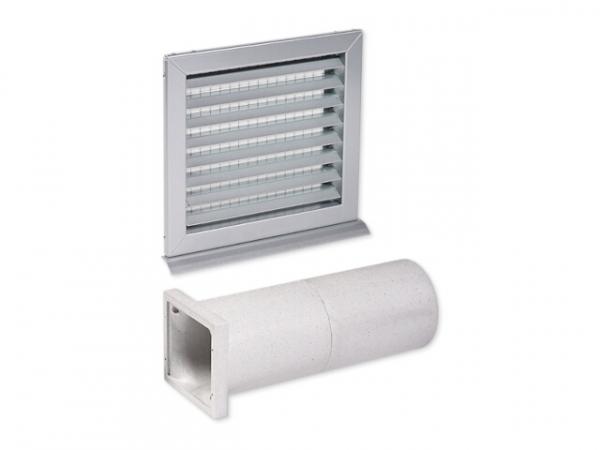

- Wanddurchführung DN 160 mit Wetterschutzgitter

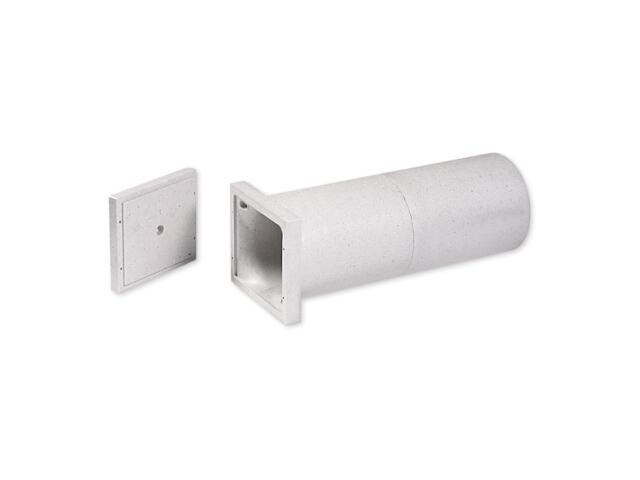

- Gedämmte Wanddurchführung aus EPS

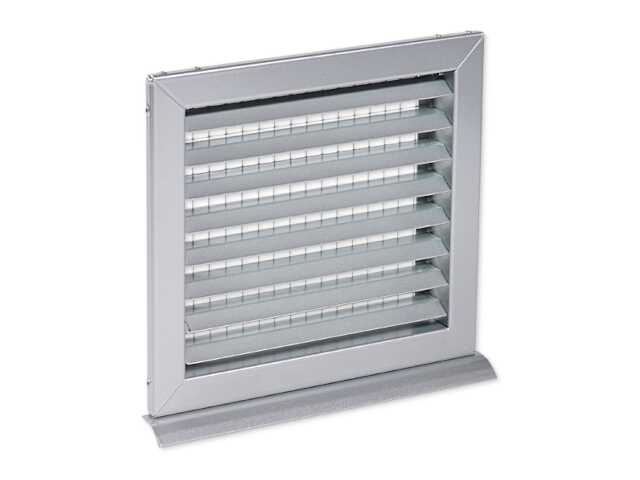

Wärmedämmende EPS Wanddurchführung für Luftkanalanschluss DN 160. Bei Nutzung der Wärmequelle Außenluft keine zusätzlichen Wärmedämmmaßnahmen um das Rohr erforderlich. Dadurch sehr einfache Installation bei geringsten Abmaßen. Inkl. Wetterschutzgitter aus silbergrau lackiertem Stahlblech. Sehr geräusch- und druckverlustarmes Wetterschutzgitter. Wetterschutzgitter mit Abtropfkante zur sicheren Vermeidung von Laufspuren an der Außenwand.
Bitte beachten Sie, das für die Installation von innen aufgestellten Luft-Wasser-Wärmepumpen und/oder Integralsystemen immer zwei Außenwanddurchführungen (AWG) benötigt werden.
Produktnummer - 234505
Technische DatenBreite Einfassung für Wetterschutzgitter - 220 mm
Tiefe Einfassung für Wetterschutzgitter (mit eingesetztem Putzdeckel) - 51 mm
Außendurchmesser Rohr - 200 mm
Durchgangsöffnung min. - 202 mm
Gewicht - 0, 5 kg
Wandstärke - 20 mm
Max. Luftvolumenstrom - 350 m³/h
Statische Druckdifferenz bei 350 m³/h ausströmend - 2 Pa
Statische Druckdifferenz bei 350 m³/h einströmend - 6 Pa
Kondensationsgrenze bei: Temperatur im Rohr / Temperatur um das Rohr / relative Feuchte um das Rohr - -20 °C / 20 °C / 60 %
Material Wanddurchführung - EPS (grau)
Material Wetterschutzgitter - Lackiertes Stahlblech (silbergrau)
Um Gesundheits- und Körperschäden zu vermeiden, sind Montage, Wartung, Erstinbetriebnahme und Reparaturen sowie andere Inspektionen ausschließlich durch autorisierte Fachkräfte wie Vertragsinstallationsunternehmen oder Heizungs-, Sanitär- und Kältefachbetriebe vorzunehmen!
Elektrische Heizgeräte sowie Durchlauferhitzer mit Starkstromanschluss (400V) dürfen nur durch den jeweiligen Netzbetreiber oder durch ein in das Installateurverzeichnis des Netzbetreibers eingetragenes Installationsunternehmen installiert werden!
Elektrogeräte mit Drehstromanschluss (3~/400V) sowie sogenannte „nicht steckerfertige Geräte“ müssen zwingend durch einen eingetragenen Elektrofachbetrieb installiert werden.
Bei Geräten mit einer Nennleistung über 12 kW ist vor der Erstinbetriebnahme die Zustimmung des zuständigen Netzbetreibers einzuholen.
Split-Klimaanlagen und Split-Wärmepumpen, die mit einem Kältemittelkreislauf betrieben werden, dürfen gemäß §6 der Chemikalien-Klimaschutzverordnung (ChemKlimaschutzV) nur durch zertifizierte Fachbetriebe mit gültigem Kälteschein (Kategorie I nach EU-VO 2015/2067) installiert und in Betrieb genommen werden.
Ein entsprechender Fachkundenachweis ist unaufgefordert oder auf Anforderung an uns zu übermitteln.
Ohne Vorlage des Nachweises darf das Gerät nicht ausgeliefert oder aktiviert werden.
Gasgeräte dürfen ausschließlich von konzessionierten Fachbetrieben des Gas- und Wasserinstallateurhandwerks installiert, gewartet und eingestellt werden. Hierbei sind die geltenden gesetzlichen Vorschriften und technischen Regeln (z. B. DVGW) zu beachten.
Bestimmungsgemäße Verwendung:
Bitte beachten Sie bei der Montage, Installation und Nutzung unserer Produkte stets die beiliegenden Einbau-, Bedienungs- und Wartungsanleitungen sowie alle Produkt- und Systemzulassungen der einzelnen Anlagenkomponenten.
Insbesondere bei Wärmeerzeugern dürfen ausschließlich zugelassene Abgasanlagen verwendet werden.
Zur bestimmungsgemäßen Verwendung gehört auch die regelmäßige Inspektion und Wartung gemäß den Herstellerangaben.
