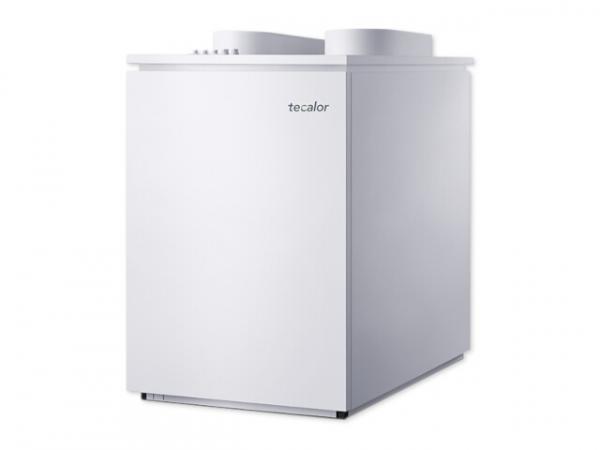

tecalor Luft/Wasser-Wärmepumpe, TTL 13.5 I
inkl. MwSt. zzgl. Versandkosten
Versandfertig in: 6-10 Werktage **
- Artikel-Nr.: 92021319663
- EAN: 4043251904631
- Hersteller: tecalor
- Hersteller-Nr.: 190463
- Artikelgewicht: 1 kg
- Versandart: Spedition Versandkosten innerhalb Deutschland ab: 99.00 €*
tecalor Pufferspeicher 700l TSP 700 Standspeicher
tecalor Warmwasserspeicher SBB 301 WP mit Glattrohr-WÜT
tecalor Warmwasserspeicher TSB 302 WP mit Glattrohr-WÜT
tecalor Warmwasserspeicher TSB 401 WP SOL mit Glattrohr WÜT
tecalor Wärmepumpen-Manager WPM
tecalor Pufferspeicher 200l, TSP 200 plus, Standspeicher
tecalor Pufferspeicher 400l, TSP 400 plus, Standspeicher
tecalor Pufferspeicher 1000l, TSP 1000 E plus, Standspeicher
tecalor Pufferspeicher 1500l, TSP 1500 E plus, Standspeicher
tecalor Warmwasserspeicher, TSB 501 WP SOL mit Glattrohr WÜT
tecalor Wanddurchführung AWG 560 V-SR Wärmegedämmt horizontal
tecalor Schalldäm Luftschlauch LSWP 560-3 SG
- Innenaufgestellte Luft-Wasser-Wärmepumpe zum Heizen für den Altbau
- Invertertechnologie: Drehzahlgeregelter Verdichter für optimal angepasste Heizleistung
- Geringe Schallemission im Außenbereich durch Innenaufstellung
- Dampf-/Nassdampfzwischeneinspritzung für hohe Vorlauftemperatur bei geringer Außentemperatur
- Geringe Betriebsgeräusche durch stufenlose Anpassung der Lüfterdrehzahl und gekapseltem Kältekreis
- Ganzjährig höchste Effizienz für geringe Betriebskosten durch optimal aufeinander abgestimmte Komponenten
- Monovalente Warmwasserbereitung für geringe Betriebskosten möglich
- Einbindung ins Heimnetzwerk und Bedienung über Smartphone möglich
Je nach Anforderung, kann zwischen drei Aufstellvarianten gewählt werden: Die innenaufgestellte Luft-Wasser-Wärmepumpe TTL 9.5/13.5 I bietet volle Flexibilität, um sich optimal den örtlichen Gegebenheiten anzupassen.
Produktnummer - 190463
Technische DatenWärmeleistung bei A7/W35 (min./max.) - 6, 70/15, 73 kW
Wärmeleistung bei A2/W35 (min./max.) - 7, 19/14, 75 kW
Wärmeleistung bei A-7/W35 (min./max.) - 7, 69/13, 54 kW
Wärmeleistung bei A20/W35 (EN 14511) - 7, 54 kW
Wärmeleistung bei A20/W55 (EN 14511) - 7, 89 kW
Wärmeleistung bei A10/W35 (EN 14511) - 7, 14 kW
Wärmeleistung bei A7/W35 (EN 14511) - 7, 41 kW
Wärmeleistung bei A7/W55 (EN 14511) - 10, 42 kW
Wärmeleistung bei A2/W35 (EN 14511) - 9, 04 kW
Wärmeleistung bei A2/W55 (EN 14511) - 10, 38 kW
Wärmeleistung bei A-7/W35 (EN 14511) - 13, 45 kW
Wärmeleistung bei A-7/W55 (EN 14511) - 15, 46 kW
Wärmeleistung bei A-15/W35 (EN 14511) - 11, 36 kW
Wärmeleistung bei A-15/W55 (EN 14511) - 12, 55 kW
Wärmeleistung bei A-20/W35 (EN 14511) - 9, 38 kW
Wärmeleistung bei A-20/W55 (EN 14511) - 11, 40 kW
Wärmeleistung im max. reduzierten Nachtbetrieb A-7/W35 - 8, 38 kW
Leistungsaufnahme bei A20/W35 (EN 14511) - 1, 21 kW
Leistungsaufnahme bei A20/W55 (EN 14511) - 2, 21 kW
Leistungsaufnahme bei A10/W35 (EN 14511) - 1, 3 kW
Leistungsaufnahme bei A7/W35 (EN 14511) - 1, 57 kW
Leistungsaufnahme bei A7/W55 (EN 14511) - 3, 17 kW
Leistungsaufnahme bei A2/W35 (EN 14511) - 2, 24 kW
Leistungsaufnahme bei A2/W55 (EN 14511) - 3, 57 kW
Leistungsaufnahme bei A-7/W35 (EN 14511) - 4, 49 kW
Leistungsaufnahme bei A-7/W55 (EN 14511) - 6, 59 kW
Leistungsaufnahme bei A-15/W35 (EN 14511) - 4, 21 kW
Leistungsaufnahme bei A-15/W55 (EN 14511) - 6, 07 kW
Leistungsaufnahme bei A-20/W35 (EN 14511) - 3, 56 kW
Leistungsaufnahme bei A-20/W55 (EN 14511) - 5, 88 kW
Leistungsaufnahme Not-/Zusatzheizung - 8, 8 kW
Leistungsaufnahme max. ohne Not-/Zusatzheizung - 7 kW
Leistungszahl bei A20/W35 (EN 14511) - 6, 21
Leistungszahl bei A20/W55 (EN 14511) - 3, 56
Leistungszahl bei A10/W35 (EN 14511) - 5, 48
Leistungszahl bei A7/W35 (EN 14511) - 4, 72
Leistungszahl bei A7/W55 (EN 14511) - 3, 19
Leistungszahl bei A2/W35 (EN 14511) - 4
Leistungszahl bei A2/W55 (EN 14511) - 2, 91
Leistungszahl bei A-7/W35 (EN 14511) - 3
Leistungszahl bei A-7/W55 (EN 14511) - 2, 34
Leistungszahl bei A-15/W35 (EN 14511) - 2, 69
Leistungszahl bei A-15/W55 (EN 14511) - 2, 07
Leistungszahl bei A-20/W35 (EN 14511) - 2, 63
Leistungszahl bei A-20/W55 (EN 14511) - 1, 94
SCOP (EN 14825) - 4, 575
Schallleistungspegel Innenaufstellung (EN 12102) - 54 dB(A)
Schallleistungspegel Innenaufstellung max. - 63 dB(A)
Schallleistungspegel Luftein-/austritt (EN 12102) - 45/46 dB(A)
Schallleistungspegel Luftein-/austritt max. - 54/54 dB(A)
Schallleistungspegel max. reduzierter Nachtbetrieb Luftein-/austritt - 41/41 dB(A)
Einsatzgrenze Wärmequelle min. - -20 °C
Einsatzgrenze Wärmequelle max. - 40 °C
Einsatzgrenze heizungsseitig min. - 15 °C
Einsatzgrenze heizungsseitig max. - 65 °C
Wasserhärte - ?3 °dH
pH-Wert (mit Aluminiumverbindungen) - 8, 0-8, 5
pH-Wert (ohne Aluminiumverbindungen) - 8, 0-10, 0
Chlorid -
Leitfähigkeit (Enthärten) -
Leitfähigkeit (Entsalzen) - 20-100 ?S/cm
Sauerstoff 8-12 Wochen nach Befüllung (Enthärten) -
Sauerstoff 8-12 Wochen nach Befüllung (Entsalzen) -
Energieeffizienzklasse - A++/A+++
Frequenz - 50 Hz
Anlaufstrom (mit/ohne Anlaufstrombegrenzer) - 5/- A
Absicherung Verdichter - 3 x B 16 A
Absicherung Steuerung - 1 x B 16 A
Phasen Steuerung - 1/N/PE
Phasen Not-/Zusatzheizung - 3/N/PE
Phasen Verdichter - 3/N/PE
Nennspannung Verdichter - 400 V
Nennspannung Not-/Zusatzheizung - 400 V
Nennspannung Steuerung - 230 V
Betriebsstrom max. - 10, 1 A
Phasenwinkel cos(phi) max. - 0, 96
Schutzart (IP) - IP14B
Kältemittel - R410 A
Füllmenge Kältemittel - 4, 75 kg
Treibhauspotenzial des Kältemittels (GWP100) - 2088
CO2-Äquivalent (CO2e) - 9, 92 t
Einfrierschutz - Ja
Abtauart - Kreislaufumkehr
Verkleidungen im Lieferumfang - x
Kompaktes Luftführungsmodul im Lieferumfang - -
Integrierte Umwälzpumpe - -
Integrierter Wärmepumpen-Manager - -
Sicherheitsgruppe im Lieferumfang - -
Höhe (Grundgerät) - 1116 mm
Breite (Grundgerät) - 784 mm
Tiefe (Grundgerät) - 1182 mm
Gewicht (Grundgerät) - 201 kg
Gewicht - 289 kg
Höhe (Innenaufstellung) - 1182 mm
Breite (Innenaufstellung) - 800 mm
Tiefe (Innenaufstellung) - 1240 mm
Gesamtgewicht Innenaufstellung - 289 kg
Anschluss Luftschläuche Ansaug- und Ausblasstutzen - DN 560
Volumenstrom Heizung (EN 14511) bei A7/W35, B0/W35 und 5 K - 1, 25 m³/h
Volumenstrom Heizung nenn. bei A-7/W35 und 7 K - 1, 65 m³/h
Interner Druckverlust Heizung nenn. - 270 hPa
Volumenstrom Heizung min. - 1 m³/h
Volumenstrom wärmequellenseitig - 2300 m³/h
Verfügbare externe Druckdifferenz wärmequellenseitig gesamt - 1, 2 hPa
Um die Gesundheits- und Körperschäden zu vermeiden sind die Montage, Wartung, Erstinbetriebnahme und Reparaturen sowie andere Inspektionen durch autorisierte Fachkräfte wie Vertragsinstallationsunternehmen oder Heizungsfachbetriebe vorzunehmen!
Elektrische Heizgeräte sowie Durchlauferhitzer mit Starkstromanschluß (400V) dürfen nur durch jeweiligen Netzbetreiber oder durch ein in das Installateurverzeichnis des Netzbetreibers eingetragenes Installationsunternehmen installiert werden!
