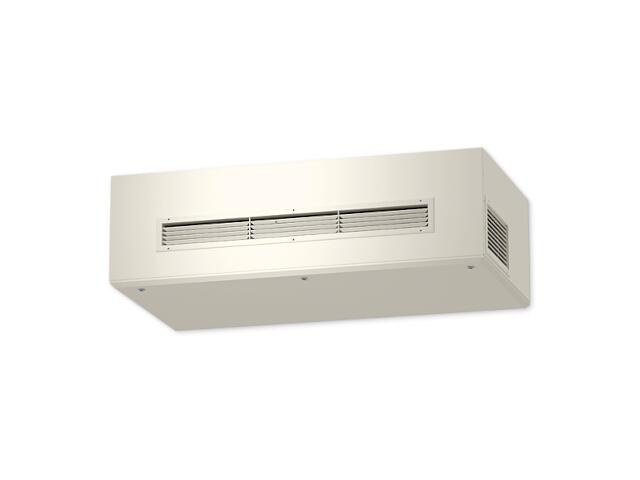

tecalor Lüftungsgerät mit Zu-/Abluftgitter LTM dezent 800 topline GIT
inkl. MwSt. zzgl. Versandkosten
Versandfertig in: 6-10 Werktage **
- Artikel-Nr.: 92021319796
- EAN: 4043251906949
- Hersteller: tecalor
- Hersteller-Nr.: 190694
- Artikelgewicht: 145 kg
- Versandart: Spedition Versandkosten innerhalb Deutschland ab: 99.00 €*
tecalor Außenhaube aus Edelstahl 410 weiß LTM dezent BA VA 410 W
tecalor Verkleidung 600/800 mit 90 Grad Umlenkbögen LTM dezent ULB-90
tecalor Aufputzdose Bedienteil LTM dezent APD BT
tecalor C-Profilschienensystem LTM dezent C-PSS
tecalor Rahmen für Wandabschluss LTM dezent RWA
tecalor Außenhaube aus Edelstahl 410 blank LTM dezent BA VA 410 B
tecalor Z-Profilschienensystem LTM dezent 600/800 Z-PSS
- Dezentrales Lüftungsgerät mit Wärmerückgewinnung für Schulen, Kindergärten, Seminar-, Therapie- und Vereinsräume, Büros, Gemeindesäle
- Hohe Wärmerückgewinnung durch Aluminium-Kreuzgegenstromwärmetauscher
- Einstellbare Zu- und Abluftgitter zur Luftführung
- Integriertes Vor- und Nachheizregister
- Expansionboard für zusätzliche Funktionen
- Einfache Deckenmontage über passendes Schienensystem
- Leichte Zugänglichkeit für die Wartung durch schwenkbaren Gehäusedeckel
- Unterschiedliche Einbauvarianten (Deckenanbau, Deckenintegriert) möglich
AUSSTATTUNG/KOMFORT: Elektrisches Vorheizregister für Einsatz auch bei tiefen Außentemperaturen und zum Schutz vor Frostschäden. Das Gehäuse ist aus wärme- und schallgedämmtem verzinktem Stahlblech (dezent 300) oder Aluminiumblech (dezent 600/800) gefertigt. Die Wärme- und Schalldämmung ist langzeitstabil aus Material der Baustoffklasse B2 gefertigt. Für Wartungs- und Servicearbeiten ist ein Reparaturchalter zur Netztrennung integriert. Die geräteinterne Luftführung ist einfach zu reinigen. Das integrierte Expansion Board stellt Ein- und Ausgänge für zusätzliche Funktionen zur Verfügung: Impuls-/Minimallüftung, Rauchmelder, Extern Aus, Störmeldung, Ansteuerung hydraulisches Nachheizregister. Steuerungserweiterung für dezent 600/800 Geräte mit eco-Frostschutzstrategie zur Reduzierung der Leistung des Vorheizregisters. Über die Auswertung der Luftzustände im Gerät wird die aktuelle Taupunktkondensation im Wärmeübertrager berechnet. Basierend auf dieser Auswertung verhindert die Steuerung das Einfrieren des Wärmeübertragers. Ein konstanter Volumenstrom von Zu- und Abluft wird hierbei sichergestellt. Das integrierte, elektrische Nachheizregister erlaubt eine Komforttemperierung der Zuluft. Eine optische Störmeldeanzeige dient zur Signalisierung von Stör- und Wartungsmeldungen direkt am Lüftungsgerät. Automatische Absperrklappen für Außen- und Fortluft mit Notstellfunktion im Brandfall. Bis zu 20 Geräte können miteinander verbunden und über eine Bedieneinheit geregelt werden.
INSTALLATION: Das Gerät ist ein dezentrales Lüftungsgerät zur direkten Deckenmontage. Außen- und Fortluftanschluss befinden sich an der Geräterückseite zur einfachen Montage direkt an der Außenwand. Das einstellbaren Zuluftgitter ist an der Stirnseite angeordnet. Das Abluftgitter ist seitlich angebracht.
EFFIZIENZ: Energiesparende EC-Ventilatoren ermöglichen eine effiziente Betriebsweise.
Produktnummer - 190694
Technische DatenHöhe - 507 mm
Breite - 902 mm
Länge - 1688 mm
Durchmesser Kondensatschlauch - 7 mm
Länge Kondensatschlauch - 3 m
Gewicht - 140 kg
Schallleistungspegel bei Nennlüftung und 50 Pa extern - 39, 6 dB(A)
Nennspannung - 230 V
Phasen - 1/N/PE
Frequenz - 50 Hz
Leistungsaufnahme Lüfter nenn. - 147 W
Leistungsaufnahme Lüfter max. - 329 W
Leistungsaufnahme Vorheizregister - 400 W
Leistungsaufnahme Nachheizregister - 1000 W
Leistungsaufnahme max. - 1750 W
Einsatzbereich Abluft (Temperatur) - 15-40 °C
Einsatzbereich Außenluft (Temperatur) - -15-40 °C
Absicherung - 16 A
Maximale Aufstellhöhe - 2000 m
Umgebungsbedingungen min. Aufstellraum (Temperatur) - 2 °C
Umgebungsbedingungen max. Aufstellraum (Temperatur) - 40 °C
Luftvolumenstrom - 300-870 m³/h
Luftvolumenstrom nenn bei 50 Pa - 550 m³/h
Wärmebereitstellungsgrad bis - 92 %
Wärmebereitstellungsgrad Nennvolumenstrom DIBt - 80 %
Schutzart (IP) - IP20
Filterklasse Abluft - ePM 10 > 50 % (M5)
Filterklasse Zuluft - ePM1 ? 50 % (F7)
Wärmerückgewinnungsklasse nach DIN EN 13053 - H1
Luftanschlussdurchmesser - 315 mm
Kondensatanschluss - 7 mm
Montageart - Innenmontage
Min. Abstand Decke - 20 mm
SFP-Klassifizierung nach DIN EN 13779 - SFP 1
Eindringtiefe 0, 15 m/s - 15 m
Kabellänge - 3 m
Um die Gesundheits- und Körperschäden zu vermeiden sind die Montage, Wartung, Erstinbetriebnahme und Reparaturen sowie andere Inspektionen durch autorisierte Fachkräfte wie Vertragsinstallationsunternehmen oder Heizungsfachbetriebe vorzunehmen!
Elektrische Heizgeräte sowie Durchlauferhitzer mit Starkstromanschluß (400V) dürfen nur durch jeweiligen Netzbetreiber oder durch ein in das Installateurverzeichnis des Netzbetreibers eingetragenes Installationsunternehmen installiert werden!
