Viessmann SK05740 Solarpaket Vitosol 200-FM zur Trinkwassererwärmung mit Vitocell 100-U CVUB 300 l und Solarmodul SM1 silber
inkl. MwSt. zzgl. Versandkosten
Lieferzeit in der Regel 20 Wochen **
- Artikel-Nr.: 9201794411-0001
- EAN: 4059584007727
- Hersteller: Viessmann
- Hersteller-Nr.: SK05740
- Artikelgewicht: 305 kg
- Versandart: Spedition Versandkosten innerhalb Deutschland ab: 189.00 €*
VIESSMANN CU3A392 Paket Vitocrossal 300 Typ CU3A, 19 kW, ohne Mischer, für Solarpakete
VIESSMANN CU3A299 Paket Vitocrossal 300 Typ CU3A, 26 kW, ohne Mischer, für Solarpakete
VIESSMANN CU3A330 Paket Vitocrossal 300 Typ CU3A, 26 kW, mit Mischer, für Solarpakete
VIESSMANN CU3A411 Paket Vitocrossal 300 Typ CU3A, 19 kW, mit Mischer, für Solarpakete
VIESSMANN CU3A300 Paket Vitocrossal 300 Typ CU3A, 35 kW, ohne Mischer, für Solarpakete
VIESSMANN CU3A331 Paket Vitocrossal 300 Typ CU3A, 35 kW, mit Mischer, für Solarpakete
VIESSMANN CU3A410 Paket Vitocrossal 300 Typ CU3A, 13 kW, mit Mischer, für Solarpakete
Solar-Flexrohr 2 in 2 DN 20 Ring 5 m
Viessmann Befestigungssystem Sparrenhaken für Dachpfannen-Eindeckung 1 Flachkollektor Typ SH1F/SH2F horizontal mit Konterlattung

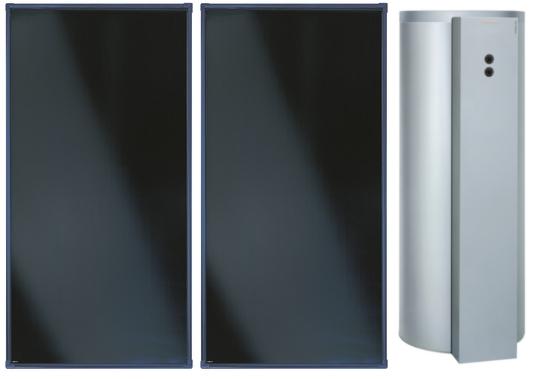

Paket Vitosol 200-FM SV2F, 4,6m², TW
bestehend aus:
- 2 x ZK02453 Vitosol 200-FM, Typ SV2F (Aufdach)
- 1 x 7248239 Verbindungsrohre (2Stück)
- 1 x 7248240 Anschluss-Set einseitig
- 1 x 7174993 Tauchhülsenset
- 1 x Z021920 Vitocell 100-U CVUD 300l
- 1 x 7248242 Membran-Ausdehnungsgefäss 25L 10bar
- 1 x 7159727 Wärmeträgermedium Tyfocor-LS 25 Liter
-
VIESSMANN Vitosol 200-FM Flachkollektor
mit automatischer Temperaturabschaltung ThermProtect.
Rahmen dunkelblau
Flachkollektor (senkrecht) zur Erwärmung von Trinkwasser, Heizungs- und Schwimmbadwasser über einen Wärmetauscher sowie zur Erzeugung von Prozesswärme. Für Schrägdachmontage und zur freistehenden Montage. Konstruktionsmerkmale und Ausführung: Hochleistungskollektor senkrechte Bauform, bestehend aus einem Mäander-Absorber mit hochselektiver, schaltender Beschichtung. Gehäuse aus einem umlaufendgebogenem Aluminium-Rahmenprofil, seitliche und rückseitige Wärmedämmung aus Melamin-Harz-Schaumstoff. Abdeckung aus hochtransparentem und hagelfestem Solar-Sicherheitsglas. Integrierte Verrohrung für modularen Aufbau von Kollektorfeldern mit bis zu 12 Kollektoren.
| Typ | SV2F | |
| Kollektor-Bruttofläche | 2,51 | m² |
| Absorberfläche | 2,31 | m² |
| Aperturfläche | 2,33 | m² |
| Breite | 1.056 | mm |
| Höhe | 2.380 | mm |
| Tiefe | 90 | mm |
| Gewicht | 39 | kg |
| Inhalt Flüssigkeit | 1,83 | l |
| Leistungswerte Arbeitsbereich des Kollektors | ||
| Optischer Wirkungsgrad (Absorberfläche) | 82,3 | % |
| Wärmeverlustbeiwert k1 (Absorberfläche) | 4,421 | W/m²K |
| Wärmeverlustbeiwert k2 (Absorberfläche) | 0,022 | W/m²K² |
| Optischer Wirkungsgrad (Bruttofläche) | 75,7 | % |
| Wärmeverlustbeiwert k1 Bruttofläche) | 4,069 | W/m²K |
| Wärmeverlustbeiwert k2 (Bruttofläche) | 0,020 | W/m²K² |
| Theoretische Leistungswerte über den gesamten Temperaturbereich | ||
| Optischer Wirkungsgrad (Absorberfläche) | 82,7 | % |
| Wärmeverlustbeiwert k1 (Absorberfläche) | 4,791 | W/m²K |
| Wärmeverlustbeiwert k2 (Absorberfläche) | 0,025 | W/m²K² |
| Optischer Wirkungsgrad (Bruttofläche) | 76,1 | % |
| Wärmeverlustbeiwert k1 Bruttofläche) | 4,410 | W/m²K |
| Wärmeverlustbeiwert k2 (Bruttofläche) | 0,023 | W/m²K² |
| Zul. Betriebsdruck im Kollektor | 6 | bar |
| Max. Stillstandstemperatur | 145 | °C |
| Technische Daten zur Bestimmung der Energieeffizienzklasse (ErP-Label) | ||
| Sonnenkollektor | ||
| Aperturfläche | 2,33 | m² |
| Kollektorwirkungsgrad | 59 | % |
| Kollektorwirkungsgrad (optisch) | 82 | % |
| Linearer Wärmedurchgangskoeffizient | 4,75 | W/(m²K) |
| Quadratischer Wärmedurchgangskoeffizient | 0,024 | W/(m²K²) |
| Winkelkorrekturfaktor | 0,89 |
-
Verbindungsrohre (1 Paar)
Aus flexiblem Edelstahl-Wellrohr mit Messinganschluss-Enden und O-Ringen.
-
Anschluss-Set
Für ein Kollektorfeld in einer Reihe.
-
Tauchhülsenset
Mit Tauchhülse und Verschraubungsteilen.
-
VIESSMANN Vitocell 100-U
| Typ | CVUD |
Senkrecht stehender Speicher-Wassererwärmer mit zwei Heizwendeln.
Zur Trinkwassererwärmung in Verbindung mit Heizkesseln und Solaranlagen. Die untere Heizwendel und das Solar-Set (Solar-Divicon und Solarregelung) zum Anschluss von Sonnenkollektoren, die obere Heizwendel zum Anschluss eines Heizkessels.
Nach EN 12897 und DIN 4753 gebaut. Erfüllt die Anforderungen des DVGW Arbeitsblattes W 551. Für Heizungsanlagen nach EN 12828.
Lieferumfang/Ausstattung
- Speicher-Wassererwärmer mit angebauter Wärmedämmung aus PUR-Hartschaum
- Ummantelung aus Stahlblech, epoxidharzbeschichtet
- Stellfüße
- Speicherzelle und Heizwendel aus Stahl
- Korrosionsgeschützt durch Ceraprotect-Emaillierung
- Zusätzlicher kathodischer Schutz durch Magnesium-Schutzanode
- Klemmsystem für Tauchtemperatursensoren/Temperaturregler/Thermometer
Vormontiertes Solar-Set mit Solarregelung und Solar-Divicon aus folgenden Bestandteilen:
- Drehzahlgeregelter Hocheffizienz-Solarkreispumpe (Drehzahlregelung über PWM-Signal)
- 2 Thermometer
- 2 Kugelhähne mit Rückschlagklappe
- Durchflussmesser
- Manometer
- Sicherheitsventil, 6 bar
- Befüllarmatur
- Luftabscheider
- Elektronikmodul SDIO/SM1A
- Speichertemperatursensor
- Kollektortemperatursensor
| Farbe | vitosilber | |
| Speicherinhalt | 300 | l |
| Zulässige Temperaturen | ||
| Heizwasservorlauf | 160 | °C |
| Solarvorlauf | 110 | °C |
| Trinkwasser | 95 | °C |
| Zulässiger Betriebsdruck | ||
| Heizwasserseitig | 10 | bar |
| Solarseitig | 10 | bar |
| Trinkwasserseitig | 10 | bar |
| Abmessungen mit Wärmedämmung | ||
| Länge | 668 | mm |
| Breite | 840 | mm |
| Höhe | 1711 | mm |
| Gewicht mit Wärmedämmung | 160 | kg |
| Kippmaß | 1812 | mm |
| Technische Daten zur Bestimmung der Energieeffizienzklasse (ErP-Label) | ||
| Speicher-Wassererwärmer | ||
| Energieeffizienzklasse | B | |
| Warmhalteverluste | 68,8 | W |
| Inhalt | 300 | l |
| Nicht solarer Inhalt | 127 | l |
-
Ausdehnungsgefäß (für Wärmeträgermedium)
Membran-Druckausdehnungsgefäß mit Vordruck 4,5 bar, Farbe weiß, mit Absperrventil und Befestigung.
-
Wärmeträgermedium 'Tyfocor-LS'
25 Liter im Einwegbehälter. Fertiggemisch bis -28 Grad C.
'Tyfocor LS' kann mit 'Tyfocor G-LS' gemischt werden.
-
Um die Gesundheits- und Körperschäden zu vermeiden sind die Montage, Wartung, Erstinbetriebnahme und Reparaturen sowie andere Inspektionen durch autorisierte Fachkräfte wie Vertragsinstallationsunternehmen oder Heizungsfachbetriebe vorzunehmen!
Elektrische Heizgeräte sowie Durchlauferhitzer mit Starkstromanschluß (400V) dürfen nur durch jeweiligen Netzbetreiber oder durch ein in das Installateurverzeichnis des Netzbetreibers eingetragenes Installationsunternehmen installiert werden!
