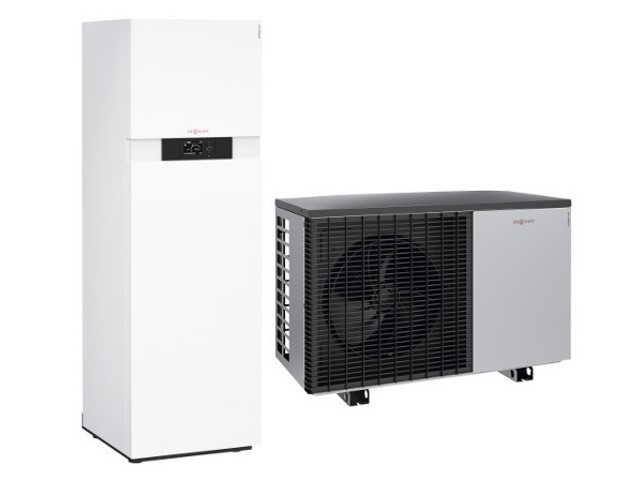

![VIESSMANN Z016857 Luft-Wasser Wärmepumpe Vitocal 222-A 7,5 kW, Typ AWOT-M-E-AC 221.A08, 230 V](https://www.meinhausshop.de/media/image/b1/88/de/Z016855_190954_640x480_600x600.jpg)
Artikelmerkmale | |
Geräteart: | bodenstehend |
Gerätetyp: | Luft-Wasser-Wärmepumpe |
Speicherinhalt: | 220 Liter |
Betriebsart: | Heizen und Kühlen |
Aufstellungsort: | Innen und Außen |
Bauart: | Wärmepumpen-Kompaktgerät, Monoblock-Ausführung |
inkl. MwSt. zzgl. Versandkosten
Lieferzeit in der Regel 40 Wochen **
- Artikel-Nr.: 92018197190
- EAN: 4059584190979
- Hersteller: Viessmann
- Hersteller-Nr.: Z016857
- Artikelgewicht: 317 kg
- Versandart: Spedition Versandkosten innerhalb Deutschland ab: 189.00 €*
![](https://www.meinhausshop.de/media/special_images/B-30.gif)
VIESSMANN Vitocal 222-A
Typ | AWOT-M-E-AC 221.A08 | |
Mit max. Heizleistung (A7/W35) | 7,5 | kW |
Wärmepumpen-Kompaktgerät, Monoblock-Ausführung mit Außen- und Monoblock-Inneneinheit für Heizung, Kühlung und Trinkwassererwärmung
- Geringe Betriebskosten durch hohen COP (Coefficient of Performance)
- Leistungsregelung und DC-Inverter für hohe Effizienz im Teillastbetrieb
- Max. Vorlauftemperatur bis 60 °C bei -10 °C Außentemperatur
- Kompakte Monoblock-IInneneinheit mit mit 220 Liter Speicher-Wassererwärmer, Hocheffizienz-Umwälzpumpe, 3-Wege-Umschaltventil, Heizwasser-Durchlauferhitzer, Sicherheitsgruppe und Regelung
- Einfach zu bedienende Vitotronic Regelung mit Klartext- und Grafikanzeige
- Optimierte Nutzung des selbsterzeugten Stroms von Photovoltaikanlagen
- Besonders leise im Betrieb durch Advanced acoustics design (AAD)
- Internetfähig durch Vitoconnect (Zubehör) für Bedienung und Service über Viessmann Apps
Lieferumfang/Ausstattung
Modulierende Wärmepumpe bestehend aus Außen- und Inneneinheit.
Außeneinheit für Bodenmontage oder Wandmontage:
Mit DC-Inverter-Technologie zur stufenlosen Leistungsregelung für einen optimalen Betrieb unter allen Betriebsbedingungen. Geräusch- und schwingungsarm durch drehzahlgeregelten Scroll-Verdichter und Advanced Acoustics Design (AAD). Mit elektronischem Expansionsventil zur Erhöhung der Jahresarbeitszahl und drehzahlgesteuertem Axialventilator. Energieeffiziente Abtauung über Kältekreisumkehr. Korrosionsbeständiger, wasserabweisender Verdampfer mit Blue Fin-Beschichtung. Mit geschwungenen Verdampferlamellen zur Erhöhung der Effizienz. Mit Kältemittel R410A. Mit effizientem asymmetrischen Edelstahl-Plattenwärmetauscher (1.4401/1.4301) zur Wärmeabgabe an das Heizsystem.
Inneneinheit, bodenstehend:
Mit integriertem Speicher-Wassererwärmer mit Ceraprotect-Emaillierung für geringe Wärmeverluste allseitig mit PUR-Hartschaum wärmegedämmt und mit Magnesium-Schutzanode. Mit eingebauter Hocheffizienz-Umwälzpumpe für Heizkreis, integriertem Strömungswächter und Sicherheitsgruppe. Mit strömungsgünstigem Gussblock mit Aufnahme des 3-Wege-Umschaltventils (Heizen/Trinkwassererwärmung) und integriertem Heizwasser-Durchlauferhitzer. Integration eines Heizkreises mit Mischer in der Inneneinheit möglich (Zubehör).
Verbindung zwischen Außen- und Inneneinheit mit hydraulischen Anschluss-Sets (Zubehör) herstellen.
Mit witterungsgeführter, digitaler Wärmepumpenregelung Vitotronic 200, Typ WO1C. Für Anlagen mit 1 Heizkreis ohne Mischer und/oder - in Verbindung mit Erweiterungssätzen (Zubehör) - max. 2 Heizkreisen mit Mischer. Außentemperatursensor sowie Vorlauf- und Rücklauftemperatursensor Sekundärkreis im Lieferumfang. Integrierte Regelung eines geeigneten Vitovent Wohnungslüftungsgeräts. Mit Speichertemperaturregelung für einen Speicher-Wassererwärmer. Zeitprogramme für die Heizkreise, Trinkwassererwärmung und Zirkulationspumpe getrennt einstellbar. Ansteuerung eines Heizwasser-Durchlauferhitzers.
Mit integrierter Eigenverbrauchsoptimierung für Strom der Photovoltaikanlage in Verbindung mit Energiezähler (Zubehör).
Mit Kühlfunktion 'active cooling'.
Die Vitotronic 200 enthält:
- Netzschalter, Betriebs- und Störungsanzeige, Optolink Laptop-Schnittstelle und Bedienteil. Einfache Bedienung durch grafisches Display mit Klartextunterstützung, großer Schrift und kontrastreicher schwarz/weiß-Darstellung sowie kontextbezogener Hilfe.
- Einstellung von Betriebsarten, Party- und Sparbetrieb, Ferienprogramm, Raumtemperatur und Trinkwassertemperatur sowie Abfragen von Temperaturen. Mit bedarfsabhängigem Ausschalten der Heizkreispumpen sowie Sommersparschaltung und variabler Heizgrenze. Mit automatischer Sommer-/Winterzeitumschaltung, Wartungsmeldung und kontrollierter Estrichtrocknung. Mit Diagnosesystem, Betriebstagebuch und Ausgang Sammelstörmeldung.
- Optimierung des Eigenenergieverbrauchs für Strom der Photovoltaikanlage, in Verbindung mit Energiezähler (Zubehör).
- Fernbedienbar über KM-BUS mit Vitotrol 200-A (Zubehör) oder über Funk mit Vitotrol 200-RF (Zubehör) - Anbindung über Funk-Basis (Zubehör). Fernbedienung und Überwachung des Geräts mit der ViCare App in Verbindung mit Vitoconnect, Typ OPTO (Zubehör, Anbindung über Optolink) und bauseitigem Internetzugang über WLAN. Einbindung in übergeordnetes Leitsystem mit Vitogate 200, Typ KNX (Zubehör) - Anbindung über LON. Datenaustausch mit bis zu 32 Heizkreisregelungen Vitotronic 200-H über LON ist möglich.
- Für die Funktionen Schwimmbadbeheizung, externe Betriebsprogramm-Umschaltung mit Wirkung auf einen oder mehrere Heizkreise, externe Anforderung, externes Sperren und Vorgabe der Heizwasser-Solltemperatur über externes 0-10 V-Signal ist die Erweiterung EA1 (Zubehör) erforderlich.
Farbe Inneneinheit: | Vitopearlwhite | |
Farbe Außeneinheit: | Vitosilber | |
Bei Betriebspunkt A2/W35 | ||
Nenn-Wärmeleistung | 4 | kW |
Elektr. Leistungsaufnahme | 1,0 | kW |
Leistungszahl (COP) | 4 | |
Bei Betriebspunkt A7/W35 | ||
Nenn-Wärmeleistung | 5,6 | kW |
Elektr. Leistungsaufnahme | 1,2 | kW |
Leistungszahl (COP) | 4,7 | |
Bei Betriebspunkt A -7/W35 | ||
Nenn-Wärmeleistung | 6,7 | kW |
Elektr. Leistungsaufnahme | 2,3 | kW |
Leistungszahl (COP) | 2,9 | |
Bei Betriebspunkt A35/W18 | ||
Kühlleistung | 6,0 | kW |
Elektr. Leistungsaufnahme | 1,4 | kW |
Leistungszahl (EER) | 4,3 | |
Lufteintrittstemperatur Heizbetrieb | ||
Lufttemperatur min. | - 20 | °C |
Lufttemperatur max. | 35 | °C |
Lufteintrittstemperatur Kühlbetrieb | ||
Lufttemperatur min. | 10 | °C |
Lufttemperatur max. | 45 | °C |
Heizwasser (Sekundärkreis) | ||
Max. externer Druckverlust (RFH) bei Mindestvolumenstrom | 700 | mbar |
Max. externer Druckverlust (RFH) bei Mindestvolumenstrom | 70 | MPa |
Max. Vorlauftemperatur | 60 | °C |
Zul. Betriebsdruck | 3 | bar |
Zul. Betriebsdruck | 0,3 | MPa |
Elektrische Werte Außeneinheit | ||
Nennspannung Verdichter | 1/N/PE 230 V/50 Hz | |
Anlaufstrom Verdichter | 5 | A |
Elektrische Werte Inneneinheit | ||
Nennspannung Regelung | 1/N/PE 230 V/50 Hz | |
Absicherung intern | T 6,3 | A |
Elektr. Leistungsaufnahme Sekundärpumpe (PWM) | 60 | W |
Energieeffizienzindex (EEI) Sekundärpumpe | ? 0,2 | |
Nennspannung | 1/N/PE 230 V/50 Hz | |
Nennspannung | 3/N/PE 400 V/50 Hz | |
Heizleistung | 9 | kW |
Kältemittel R410A | ||
Kältemittelfüllmenge | 1,4 | kg |
Treibhauspotenzial (GWP) | 1924 | |
CO2-Äquivalent | 2,7 | t |
Abmessungen Außeneinheit | ||
Länge | 546 | mm |
Breite | 1.109 | mm |
Höhe | 753 | mm |
Gewicht | 103 | kg |
Abmessungen Inneneinheit | ||
Länge | 681 | mm |
Breite | 600 | mm |
Höhe | 1.874 | mm |
Gewicht | 164 | kg |
Integrierter Speicher-Wassererwärmer | ||
Speicherinhalt | 220 | l |
Max. Zapfvolumen bei Trinkwassertemperatur 40 °C, Bevorratungstemperatur 52,5°C und Wasserentnahme von 10 l/min | 290 | l |
Leistungskennzahl NL nach DIN 4708 | 1,6 | |
Zapfbare Wassermenge | 17,3 | l/min |
Max. zul. Trinkwassertemperatur | 70 | °C |
Anschlüsse | ||
Heizwasservorlauf | G 1 1/4 | |
Heizwasserrücklauf | G 1 1/4 | |
Kalt-/Warmwasser/Zirkulation | G 3/4 |
Technische Daten zur Bestimmung der Energieeffizienzklasse (ErP-Label) | ||
Kombiheizgerät Wärmepumpe | ||
Jahreszeitbedingte Raumheizungs-Energieeffizienzklasse | A+++ | |
Jahreszeitbedingte Raumheizungs-Energieeffizienz | 175 | % |
Wärmenennleistung | 7 | kW |
Jährlicher Energieverbrauch | 3163 | kWh |
Jahreszeitbedingte Raumheizungs-Energieeffizienzklasse | A++ | |
Jahreszeitbedingte Raumheizungs-Energieeffizienz | 127 | % |
Wärmenennleistung | 6 | kW |
Jährlicher Energieverbrauch | 4071 | kWh |
Jahreszeitbedingte Raumheizungs-Energieeffizienz | 140 | % |
Wärmenennleistung | 8 | kW |
Jährlicher Energieverbrauch | 5412 | kWh |
Jahreszeitbedingte Raumheizungs-Energieeffizienz | 111 | % |
Wärmenennleistung | 8 | kW |
Jährlicher Energieverbrauch | 6693 | kWh |
Jahreszeitbedingte Raumheizungs-Energieeffizienz | 215 | % |
Wärmenennleistung | 4 | kW |
Jährlicher Energieverbrauch | 965 | kWh |
Jahreszeitbedingte Raumheizungs-Energieeffizienz | 145 | % |
Wärmenennleistung | 3 | kW |
Jährlicher Energieverbrauch | 1246 | kWh |
Schallleistungspegel Außen | 55 | dB |
Schallleistungspegel Innen | 39 | dB |
Energieeffizienzklasse | A+ | |
Energieeffizienz | 119 | % |
Zapfprofil | L | |
Bezugsenergie (Qref) | 11.655 | kWh |
Temperaturregler | ||
Temperaturregler Klasse | II | |
Beitrag Raumheizungs-Energieeffizienz | 2 | % |
Energieeffizienz Verbund (Trinkwassererwärmung) | 119 | % |
Energieeffizienz Verbund (Heizung) | 129 | % |
Energieeffizienzklasse Verbund (Trinkwassererwärmung) | A+ | |
Energieeffizienzklasse Verbund (Heizung) | A++ |
