- Geeignet für den Einsatz in Medien wie Wasser, Öle, Kältemittel,... mehr

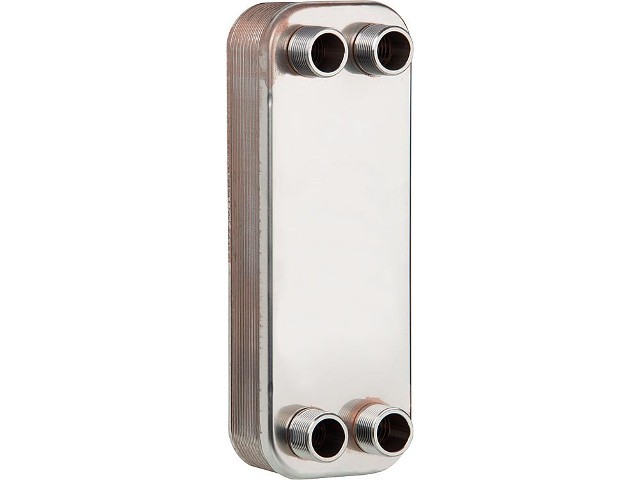

Produktinformationen "Plattenwärmetauscher ZB 35/20 4xDN25 (1") 10-180 KW"
- Geeignet für den Einsatz in Medien wie Wasser, Öle, Kältemittel, Frostschutzmittel
- Nicht geeignet für Medien wie: Seewasser, Ammoniak, Silikonöle, stark chlorhaltige Medien, sowie stark verschmutzte Medien
- Gelötete Wärmeüberträger
Technische Daten:
- Plattenmaterial: rostfreier Stahl AISI 316/AISI 304
- Lotmaterial: 99,9% CU
- Zul. Betriebsdruck primär/sekundär siehe Tabelle*Alle Angaben nur gültig bei einer Temperaturspreizung (Primär/Sekundär) von 20 K und einer Grädigkeit von 10 K
- Druckverlust max. 25 kPa, Fließgeschwindigkeit max. (Stutzen) 5 m/s und der Berücksichtigung einer turbulenten Strömung im Plattenpaket
- Bei anderen Vorgaben, siehe Schnellauswahltabellen oder fragen Sie bei uns an
Hersteller Art-Nr.: | 17B2502004 |
Anschluss: | 4 x DN 25 (G 1") |
max. Betriebsdruck [bar]: | 30 |
Typ/Plattenzahl: | 35/20 |
Maß h [mm]: | 61 |
Maß A [mm]: | 112 |
Maß B [mm]: | 50 |
Maß C [mm]: | 310 |
Maß D [mm] Einstiegsbreite: | 250 |
max. Betriebsdruck [bar]: | 30 |
Marke: | ZILMET® |
EAN: | 8019855031901 |
*Wärmeleistungsbereich [KW]: | 10-180 |
Achsmaß [mm]: | 250 |
Maß H [mm]: | 61 |
Maß A [mm]: | 112 |
Maß B [mm]: | 50 |
Maß C [mm]: | 310 |
Maß D [mm]: | 250 |
Material: | rostfreier Stahl |
Ausführung: | gelötet |
Max. Arbeitsdruck [bar]: | 30 |
Max. Vorlauftemperatur [°C]: | 200 |
Höhe [mm]: | 112 |
Breite [mm]: | 310 |
Tiefe [mm]: | 61 |
Abstand der Anschlüsse von Mitte zu Mitte [mm]: | 50 |
Anzahl Platten: | 20 |
Primärer Anschluss: | Außengewinde |
Nenninnendurchmesser primär: | 1 Zoll (25) |
Anschluss Sekundär: | Außengewinde |
Nenninnendurchmesser Sekundär: | 1 Zoll (25) |
Geeignet für Dämmschale: | ja |
