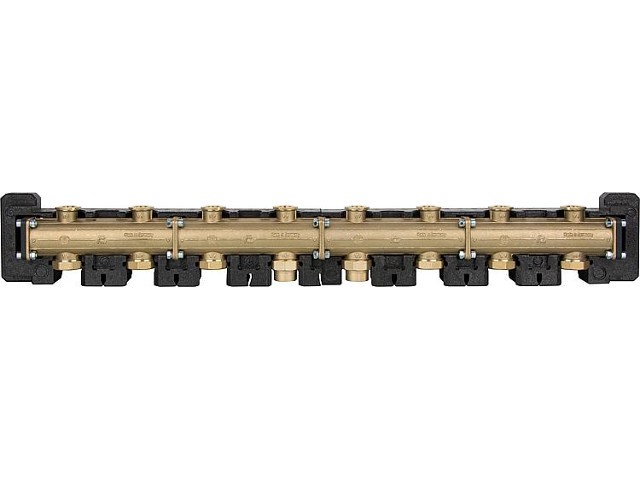

Modulverteiler DN25(1') 4-fach bis zu 7 Heizkreise anschließbar
Technische Änderungen vorbehalten. Produktbilder können vom realen Produkt abweichen und dienen nur zur Ansicht. Für eventuelle Anzeigefehler und Fehler in den Angaben der Hersteller kann keinerlei Haftung übernommen werden
- Artikel-Nr.: 9201796001-0002
- EAN: 4059584023352
- Hersteller: PAW
- Hersteller-Nr.: 34143
- Artikelgewicht: 15.9 kg
- Versandart: Standard Versandkosten innerhalb Deutschland ab: 6.90 €*
modular aufgebaut - komplett vormontiert - Mehrfachanschluss Kessel möglich, für... mehr
Produktinformationen "Modulverteiler DN25(1') 4-fach bis zu 7 Heizkreise anschließbar"
modular aufgebaut
- komplett vormontiert
- Mehrfachanschluss Kessel möglich, für größere Leistungen
Technische Daten
- Druck: max. 5 bar
- Temperatur: max. 110°C
- Armaturen: Messing
- Dichtungen: EPDM/NBR
- Isolierung nach EnEV: EPP-Halbschalen
- Achsabstand: 125 mmfür Leistungen bis 80 kW
(je Kesselanschluss)
- extrem widerstandsarm,
freier Durchgang (Ø = 36 mm)
- Kvs-Wert: 12,5
Anschlüsse
- für Heizkreise (oben):
DN25 (1") Flansch für DN40 (1 1/2") Mutter
- für Kessel (unten, Vor- und Rücklauf):
DN40 (1 1/2") AG oder DN25 (1") IG flachdichtend, übrige Anschlüsse mit Stopfen verschlossen
- seitlich:
2x DN20 (3/4") IG, mit Stopfen verschlossen,
für Sicherheitsgruppe und Ausdehnungsgefäß
Abmessungen
- Einbauhöhe: 100 mm
- Höhe Isolierung: 128 mm
| Hersteller Art-Nr.: | 34143 |
| Typ: | MV2 (4-fach) |
| Anschlussmöglichkeit: | bis zu 7 Heizkreise |
| Breite (inkl. Isolierung): | 1.080 mm |
| Marke: | PAW |
| Anzahl der Gruppen: | 4 |
| Achsabstand Gruppen [mm]: | 125 |
| Anschluss Gruppen: | Flanschstutzen |
| Nenninnendurchmesser Gruppen: | DN 25 (1") |
| Achsabstand Vorlauf/Rücklauf [mm]: | 125 |
| Anschluss Zentralheizung: | Innengewinde |
| Nenninnendurchmesser Zentralheizung: | DN 25 (1") |
| Max. Durchsatz [m³/h]: | 12,5 |
| Vor- und Rücklauf thermisch getrennt: | - |
| Mit hydraulischer Weiche: | ja |
| Mit Magnetitabscheider: | - |
| Mit Wärmedämmung: | ja |
| Mit Entlüftung: | - |
| Mit Wandbefestigungsbügel: | - |
| Mit Entleerventil: | - |
| Material: | Messing |
| Oberflächenschutz: | unbehandelt |
| Max. Betriebsdruck [bar]: | 5 |
| Max. Betriebstemperatur [°C]: | 110 |
| Breite [mm]: | 1.080 |
| Höhe [mm]: | 128 |
