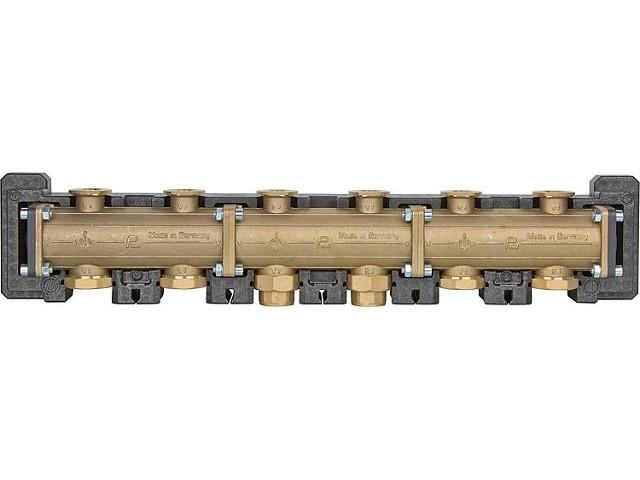

Modulverteiler 3-fach DN32 für 2-3 Heizgruppen DN32 (1 1/4')
Technische Änderungen vorbehalten. Produktbilder können vom realen Produkt abweichen und dienen nur zur Ansicht. Für eventuelle Anzeigefehler und Fehler in den Angaben der Hersteller kann keinerlei Haftung übernommen werden
- Artikel-Nr.: 9201795985-0001
- EAN: 4059584023222
- Hersteller: PAW
- Hersteller-Nr.: 37133
- Artikelgewicht: 17.63 kg
- Versandart: Standard Versandkosten innerhalb Deutschland ab: 6.90 €*
modular aufgebaut - komplett vormontiert - Mehrfachanschluss Kessel möglich, für... mehr
Produktinformationen "Modulverteiler 3-fach DN32 für 2-3 Heizgruppen DN32 (1 1/4')"
modular aufgebaut
- komplett vormontiert
- Mehrfachanschluss Kessel möglich, für größere Leistungen
Technische Daten
- Druck: max. 5 bar
- Temperatur: max. 110°C
- Armaturen: Messing
- Dichtungen: EPDM/NBR
- Isolierung nach EnEV: EPP-Halbschalen
- Achsabstand: 125 mmfür Leistungen bis 150 kW
(je Kesselanschluss)
- extrem widerstandsarm,
freier Durchgang (Ø = 50 mm)
- Kvs-Wert: 20,6
Anschlüsse
- für Heizkreise (oben):
DN32 (1 1/4") für DN50 (2") Mutter
- für Kessel (unten, Vor- und Rücklauf):
DN50 (2") AG oder DN32 (1 1/4") IG flachdichtend, übrige Anschlüsse mit Stopfen verschlossen
- seitlich:
2x DN25 (1") IG, mit Stopfen verschlossen, für Sicherheitsgruppe und Ausdehnungsgefäß
Abmessungen
- Einbauhöhe: 125 mm
- Höhe Isolierung: 150 mm
| Hersteller Art-Nr.: | 37133 |
| Typ: | MV2 (3-fach) |
| Anschlussmöglichkeit: | bis zu 5 Heizkreise |
| Breite (inkl. Isolierung): | 850 mm |
| Marke: | PAW |
| Anzahl der Gruppen: | 3 |
| Achsabstand Gruppen [mm]: | 125 |
| Anschluss Gruppen: | Flanschstutzen |
| Nenninnendurchmesser Gruppen: | DN 32 (1 1/4") |
| Achsabstand Vorlauf/Rücklauf [mm]: | 125 |
| Anschluss Zentralheizung: | Innengewinde |
| Nenninnendurchmesser Zentralheizung: | DN 32 (1 1/4") |
| Max. Durchsatz [m³/h]: | 20,6 |
| Vor- und Rücklauf thermisch getrennt: | - |
| Mit hydraulischer Weiche: | ja |
| Mit Magnetitabscheider: | - |
| Mit Wärmedämmung: | ja |
| Mit Entlüftung: | - |
| Mit Wandbefestigungsbügel: | - |
| Mit Entleerventil: | - |
| Material: | Messing |
| Oberflächenschutz: | unbehandelt |
| Max. Betriebsdruck [bar]: | 5 |
| Max. Betriebstemperatur [°C]: | 110 |
| Breite [mm]: | 850 |
| Höhe [mm]: | 150 |
