LK 950 Stellmotor Mischermotor 230V, 140sek, 5Nm, für LK Mischer 840-841
inkl. MwSt. zzgl. Versandkosten
Versandfertig in: 1-3 Werktage **
- Artikel-Nr.: 92022367765
- EAN: 7330147118706
- Hersteller: LK Armatur
- Hersteller-Nr.: 180759
- Artikelgewicht: 1.2 kg
- Versandart: Standard Versandkosten innerhalb Deutschland ab: 6.90 €*
Pumpengruppe LK 862 R, gemischt DN32, WILO PARA 25-180/8-75/SC-12, ohne Mischermotor

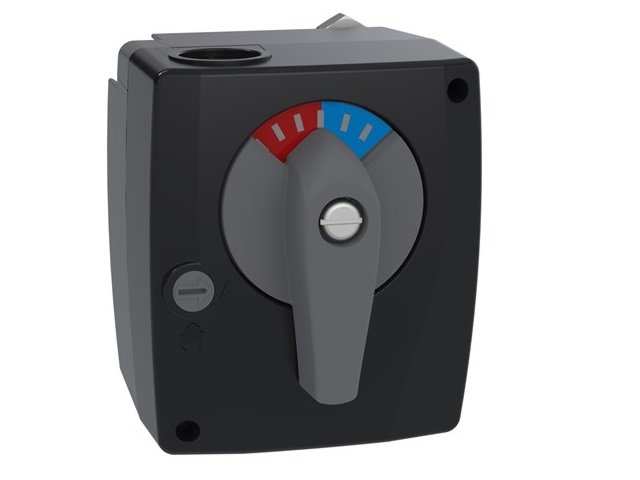

Der Mischerantrieb LK 950 wird für die Motorisierung von Mischern eingesetzt. Die Ansteuerung erfolgt je nach Modell durch handelsübliche Regelsysteme mit 3-Punkt SPDT Ausgang. LK 950 passt auf die meisten Mischer. Zusätzliche Adaptersätze und ein potentialfreier, einstellbarer Hilfsschalter können als Zubehör bestellt werden. Der Mischerantrieb wird mit Hilfe einer einzigen Schraube auf dem Mischer befestigt. Der mitgelieferte Stehbolzen dient als Verdrehsicherung. Die Montagelage kann in 90°- Schritten beliebig gewählt werden.
Der Drehwinkel ist auf 90° begrenzt. Bei Erreichen der Endanschläge wird der Antrieb elektrisch abgeschaltet und ist somit stromlos. Bei allfälligen Störungen des Regelsystems kann der Antrieb mittels Drehknopf am Gehäuse auf Handbetrieb gestellt werden. Dadurch wird das Getriebe ausgerastet und der Mischer kann durch Drehen des Handgriffs am Mischerantrieb in jede beliebige Stellung gebracht werden. Die Stellung wird an einer umkehrbaren Skala angezeigt.
Hinweise:
Warnung! Verletzungsgefahr!
Achten Sie darauf, dass vor Beginn der Installationsarbeiten die Stromversorgung unterbrochen wird. Achten Sie darauf, dass die geltenden Sicherheitsvorschriften eingehalten werden.
Technische Daten:
| Nennspannung | 230 VAC 50/60 Hz |
| Leistungsaufnahme | 3,5 W |
| Dimensionierung | 3,5 VA |
| Umgebungstemperatur | min. 0 °C/max. 50 °C |
| Drehwinkel | 90°, elektrisch begrenzt |
| Drehmoment | 5 Nm |
| Laufzeit | 140 s |
| Drehrichtung | Wählbar durch Verdrahtung |
| Stellungsanzeige | Umkehrbare Skala |
| Handbetrieb | Mech. Getriebeausrastung |
| Elektrischer Anschluss | 3 x 0,75 mm² |
| Kabellänge | 1,5 m |
| Schalleistungspegel | Max. 35 dB(A) |
| Schutzart | IP 40 |
| Schutzklasse | II |
Um Gesundheits- und Körperschäden zu vermeiden, sind Montage, Wartung, Erstinbetriebnahme und Reparaturen sowie andere Inspektionen ausschließlich durch autorisierte Fachkräfte wie Vertragsinstallationsunternehmen oder Heizungs-, Sanitär- und Kältefachbetriebe vorzunehmen!
Elektrische Heizgeräte sowie Durchlauferhitzer mit Starkstromanschluss (400V) dürfen nur durch den jeweiligen Netzbetreiber oder durch ein in das Installateurverzeichnis des Netzbetreibers eingetragenes Installationsunternehmen installiert werden!
Elektrogeräte mit Drehstromanschluss (3~/400V) sowie sogenannte „nicht steckerfertige Geräte“ müssen zwingend durch einen eingetragenen Elektrofachbetrieb installiert werden.
Bei Geräten mit einer Nennleistung über 12 kW ist vor der Erstinbetriebnahme die Zustimmung des zuständigen Netzbetreibers einzuholen.
Split-Klimaanlagen und Split-Wärmepumpen, die mit einem Kältemittelkreislauf betrieben werden, dürfen gemäß §6 der Chemikalien-Klimaschutzverordnung (ChemKlimaschutzV) nur durch zertifizierte Fachbetriebe mit gültigem Kälteschein (Kategorie I nach EU-VO 2015/2067) installiert und in Betrieb genommen werden.
Ein entsprechender Fachkundenachweis ist unaufgefordert oder auf Anforderung an uns zu übermitteln.
Ohne Vorlage des Nachweises darf das Gerät nicht ausgeliefert oder aktiviert werden.
Gasgeräte dürfen ausschließlich von konzessionierten Fachbetrieben des Gas- und Wasserinstallateurhandwerks installiert, gewartet und eingestellt werden. Hierbei sind die geltenden gesetzlichen Vorschriften und technischen Regeln (z. B. DVGW) zu beachten.
Bestimmungsgemäße Verwendung:
Bitte beachten Sie bei der Montage, Installation und Nutzung unserer Produkte stets die beiliegenden Einbau-, Bedienungs- und Wartungsanleitungen sowie alle Produkt- und Systemzulassungen der einzelnen Anlagenkomponenten.
Insbesondere bei Wärmeerzeugern dürfen ausschließlich zugelassene Abgasanlagen verwendet werden.
Zur bestimmungsgemäßen Verwendung gehört auch die regelmäßige Inspektion und Wartung gemäß den Herstellerangaben.
