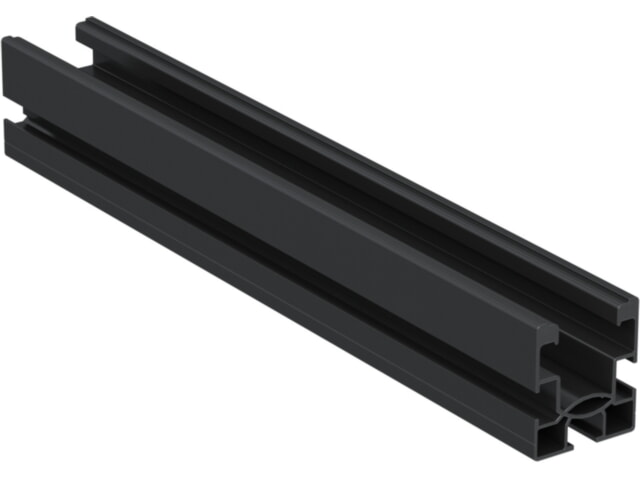

Fischer Profil SolarFish 3,15m AL schwarz Aluminium 534424

Vorschau: Fischer Profil SolarFish H44 3,15 m AL schwarz, Aluminium 534424 VPE 1 Stück

Fischer Profil SolarFish H44 3,15 m AL schwarz, Aluminium 534424 VPE 1 Stück

Technische Änderungen vorbehalten. Produktbilder können vom realen Produkt abweichen und dienen nur zur Ansicht. Für eventuelle Anzeigefehler und Fehler in den Angaben der Hersteller kann keinerlei Haftung übernommen werden

43,45 € * 81,25 € * (46.52% gespart)

Inhalt: 1 Stück

inkl. MwSt. zzgl. Versandkosten

Lieferzeit in der Regel 3-6 Werktage **

Artikel-Nr.: 92024398949
EAN: 8001132050569
Hersteller: fischer
Hersteller-Nr.: 534424
Artikelgewicht: 2.75 kg
Versandart: Spedition

Versandkosten innerhalb Deutschland ab: 99.00 €*

Universelles Aluminiumprofil für Photovoltaikanlagen auf Steil- und Flachdächern... mehr

Menü schließen

Produktinformationen "Fischer Profil SolarFish H44 3,15 m AL schwarz, Aluminium 534424 VPE 1 Stück"

Universelles Aluminiumprofil für Photovoltaikanlagen auf Steil- und Flachdächern

Produktbeschreibung

fischer SolarFish ist eine Schiene aus Aluminiumlegierung, die sowohl auf Flach- als auch auf Steildächern für Photovoltaikanlagen verwendet werden kann. Neben ihrer Vielseitigkeit ermöglicht die Schiene eine schnelle und einfache Montage. In den unteren und seitlichen Nuten können SKS M 8 Schrauben oder RHS Hammerkopfschrauben verwendet werden. In der oberen Nut können Hammerkopfmuttern FCN AL und MW-Klammern für Querverbindungen verwendet werden.Das Profil ist sowohl mit den Universalklammern PMU / PMCU als auch mit den vormontierten Klemmen PM-F/PM-C kompatibel. SolarFish kann auf Steildächern mit den Haken RH und GT angebracht werden.

Top Features

Hoher Querschnitt für maximale Vielseitigkeit
Kompatibel sowohl mit den Universalklammern PMU/PMCU als auch mit den vormontierten Klammern PM-F/PM-C
AW 6063 T6 Aluminium

Die Vorteile / Produktbeschreibung

Der 44 mm hohe Querschnitt macht SolarFish zur idealen Lösung für den Bau der meisten Unterkonstruktionen für Photovoltaikanlagen.
Kompatibel sowohl mit den Universalklammern PMU/PMCU als auch mit den vormontierten Klammern PM-F/PM-C.
Die unterschiedlichen Längen der Schiene ermöglichen eine optimale Anpassung an die Größen der PV-Paneele und somit eine Reduzierung des Verschnitts.
Das SolarFish-Profil ist mit ihren zwei seitlichen Nuten und einer unteren Nut, die mit den Schnellkupplungen der RH- und GT-Haken oder mit SKS M8-Schrauben oder RHS-Hammerkopfschrauben kompatibel sind, sehr flexibel einsetzbar.

Funktionsweise / Montage

Identifizieren Sie das richtige Trägersystem je nach Art des Daches (z.B. Dachhaken für Betondachsteine oder Tondachziegell, Dreiecksrahmen für Flachdächer, Stehfalzklemmen, Dreiecksrahmen für Flachdächer usw.)
Montieren Sie die SolarFish-Schiene durch die untere Nut oder die seitlichen Nuten auf den gewählten Träger.
Um zwei SolarFish-Schienen zu verbinden, montieren Sie zwei CPN AL-Profilverbindungen auf beiden Seiten der Schiene, indem Sie sie in den seitlichen Nuten gleiten lassen, bis sie den Bolzen in der Mitte der Profilverbindung berühren.
Komplettieren Sie die Verbindung, indem Sie jedes Ende der CPN AL-Verbindung mit 4 x 3,5 mm x 9,5 mm selbstbohrenden Schrauben auf jeder Seite der SolarFish-Schiene sichern.
Um die thermische Ausdehnung zu begrenzen, erstellen Sie Reihen von miteinander verbundenen Schienen bis zu einer maximalen Länge von 15 m.
Installieren Sie die Klemmen durch die obere Nut der Schiene.
Befestigen Sie die PV-Paneele durch Anziehen der Klemmen.
Bringen Sie die AK SP-Kappen an den Enden der SolarFish-Schiene für einen sauberen Abschluss an.

Steildach mit Betondachsteinen und Tonziegeln mit:

RH Haken
GT Haken

Wellplatten-Dächer mit:

STSR Doppelgewindeschraube
STSI Doppelgewindeschraube

Stehfalzpaneeldächer mit:

DLA-Klemme
DLAK-Klemme

Technische Daten

Gewicht in kg/m: 0.9222 [kg/m]
Länge: 3150 [mm]
Profilquerschnitt: 3.42 [cm²]
Trägheitsmoment: 7.27 [cm4]
Trägheitsmoment: 6.45 [cm4]
Widerstandsmoment: 3.26 [cm³]
Widerstandsmoment: 3.37 [cm³]
