Fischer Metallrahmendübel F 10 M 152, 88678, VPE 100 Stück

Fischer Metallrahmendübel F 10 M 152, 88678, VPE 100 Stück

Technische Änderungen vorbehalten. Produktbilder können vom realen Produkt abweichen und dienen nur zur Ansicht. Für eventuelle Anzeigefehler und Fehler in den Angaben der Hersteller kann keinerlei Haftung übernommen werden

Artikelmerkmale
Artikelgruppe:	Fensterrahmendübel F-M /JUSS /FFS-Z /ASL
Antrib:	PZ3
Artikelart:	Metallrahmendübel F 10 M 152
Bohrernenndurchmesser:	10
Dübellänge:	152
Länge:	152

64,45 € * 67,70 € * (4.8% gespart)

Inhalt: 100 Stück (0,64 € * / 1 Stück)

inkl. MwSt. zzgl. Versandkosten

Versandfertig in: 1-3 Werktage **

Artikel-Nr.: 92017100080-0010
EAN: 4006209886786
Hersteller: fischer
Hersteller-Nr.: 88678
Artikelgewicht: 6.23 kg
Versandart: Standard

Versandkosten innerhalb Deutschland ab: 6.90 €*

Der Dübel mit Senkkopfschraube für eine spannungsfreie Montage von Fenster- und Türrahmen.... mehr

Menü schließen

Produktinformationen "Fischer Metallrahmendübel F 10 M 152, 88678, VPE 100 Stück"

Der Dübel mit Senkkopfschraube für eine spannungsfreie Montage von Fenster- und Türrahmen.

Brandschutzgeprüft nach R 120: Verwendung in brandschutzrelevanten Anwendungen.

Spannungsfreie und langlebige Befestigung des Rahmens. Durchgehendes Gewinde verhindert Heranziehen des Rahmens.

Verwendung für alle Voll- und Lochbaustoffe reduziert Komplexität.

Zug- und druckfeste Verankerung von Metall- und Kunststoffprofilen.

Mit Senkkopfschraube.

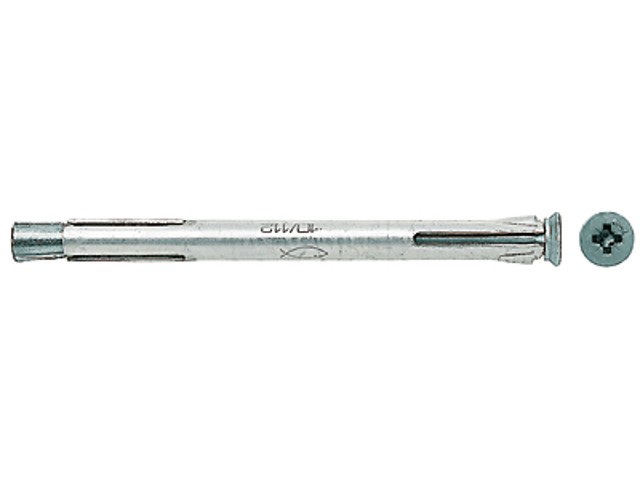

Der fischer Metallrahmendübel F 10 M ist ein Spezialdübel zur spannungsfreien Abstandsmontage von Fenster- und Türrahmen. Dieser besteht aus einer Metallhülse und einer Senkkopfschraube aus galvanisch verzinktem Stahl. Der F 10 M wird zeitsparend in der Durchsteckmontage gesetzt. Beim Anziehen der Schraube wird der Konus in die Dübelhülse gezogen, spreizt auf und verspannt sich gegen die Bohrlochwand. Dadurch wird der Fensterrahmen spannungsfrei in Voll- und Lochbaustoffen befestigt. Der fischer Metallrahmendübel F 10 M ist neben der Befestigung von Fenster- und Türrahmen auch für Kanthölzer geeignet.

Der Metallrahmendübel F-M erreicht die Feuerwiderstandsdauer F120. Dies erlaubt die Verwendung in brandschutzrelevanten Anwendungsgebieten.
Das Funktionsprinzip verhindert das Heranziehen des Fensterrahmens gegen den Untergrund und bewirkt eine spannungsfreie und langlebige Befestigung des Rahmens.
Die besondere Dübelgeometrie verankert Metall- und Kunststoffprofile zug- und druckfest und ermöglicht einen sicheren Halt des Fensterrahmens.
Die separat erhältlichen Abdeckkappen sorgen für eine dezente Abdeckung des Schraubenkopfes.

Anwendungen

Fensterrahmen
Türrahmen
Kanthölzer

Baustoffe

Beton
Hochlochziegel
Hohlblock aus Leichtbeton
Kalksand-Lochstein
Kalksand-Vollstein
Porenbeton
Vollstein aus Leichtbeton
Vollziegel

Es gelten die Details (Baustoffe, Lasten, etc.) der ggf. verfügbaren Zulassung.

Der F-M ist geeignet für die Durchsteckmontage.

Beim Anziehen der Schraube wird der Konus in die Dübelhülse gezogen, spreizt diese auf und verkeilt sie im Bohrloch. Der Fensterrahmen wird dabei spannungsfrei befestigt.

Das max. Anzugsmoment beträgt 5Nm.

Technische Daten

Bohrernenndurchmesser	d0	10	[mm]
Min. Bohrlochtiefe bei Durchsteckmontage	h2	170	[mm]
Effektive Verankerungstiefe	hef	30	[mm]
Dübellänge	l	152	[mm]
Max. Dicke des Anbauteils	t fix	122	[mm]
Antrieb		PZ3
Menge		100	Einheit(en)
GTIN (EAN-Code)		4006209886786
