Fischer Langschaftdübel SXRL 14x80 T, Senkkopfschraube, 530920-1, VPE 1 Stück

Fischer Langschaftdübel SXRL 14x80 T, Senkkopfschraube, 530920-1, VPE 1 Stück

Technische Änderungen vorbehalten. Produktbilder können vom realen Produkt abweichen und dienen nur zur Ansicht. Für eventuelle Anzeigefehler und Fehler in den Angaben der Hersteller kann keinerlei Haftung übernommen werden

Artikelmerkmale
Artikelgruppe:	Langschaftdübel SXR / SXRL
Antrib:	T50
Bohrernenndurchmesser:	14
Artikelart:	Langschaftdübel SXRL 14X80 T
Min. Bohrlochtiefe:	95
Dübellänge:	80

1,85 € *

Inhalt: 1 Stück

inkl. MwSt. zzgl. Versandkosten

Versandfertig in: 1-3 Werktage **

Artikel-Nr.: 9201658311-0021
EAN: 4059584897861
Hersteller: Fischer
Hersteller-Nr.: 530920-1
Artikelgewicht: 0.066 kg
Versandart: Standard

Versandkosten innerhalb Deutschland ab: 6.90 €*

Fischer Langschaftdübel SXRL 14 x 80 T Senkkopfschraube ETA-Bewertung mit hervorragenden... mehr

Menü schließen

Produktinformationen "Fischer Langschaftdübel SXRL 14x80 T, Senkkopfschraube, 530920-1, VPE 1 Stück"

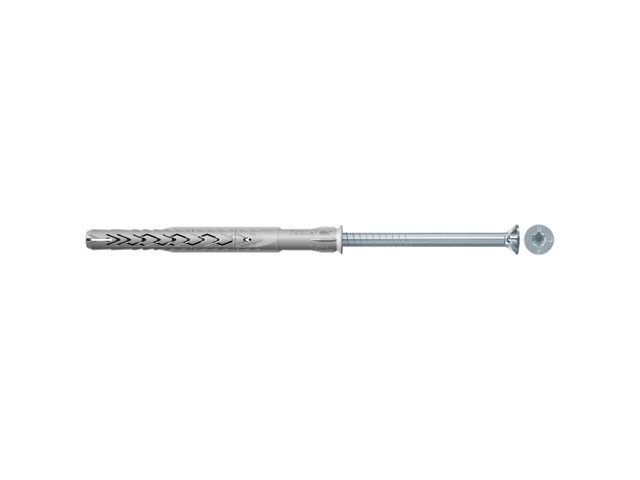

Fischer Langschaftdübel SXRL 14 x 80 T Senkkopfschraube

ETA-Bewertung mit hervorragenden Lastwerten: sichere Mehrfachbefestigungen von nicht tragenden Systemen in Beton und Mauerwerk.

Das lange Spreizelement macht den SXRL vielseitig in der Anwendung.

Lasten werden durch Dübelgeometrie gleichmäßig in Baustoff eingeleitet. Dadurch werden bei dünnwandigen Baustoffen Stege nicht zerstört.

Leichte Montage: Rippen verhindern beim Tiefersetzen das Mitdrehen des Dübels.

Der fischer Langschaftdübel SXRL-T ist mit der fischer Senkkopfschraube mit T50-Antrieb für Mehrfachbefestigungen von nicht tragenden Systemen in Mauerwerk, Beton und Porenbeton zugelassen. In Lochsteinmauerwerk leiten die zwei Spreizzonen des Dübels gleichmäßig Kraft ein, in Porenbeton und Vollbaustoff vereinen sich diese zu einem langen Spreizelement. Mit der Sicherheitsschraube aus galvanisch verzinktem Stahl ist der Langschaftdübel für Befestigungen von Fassaden-, Decken- und Dachunterkonstruktionen aus Holz geeignet.

Das lange Spreizelement macht den SXRL zu einem vielseitig einsetzbaren Produkt.
Durch die besondere Geometrie des Dübels verteilen sich die Haltekräfte gleichmäßig im Bohrloch.
Bei der Verankerung in Loch- und Vollbaustoffen führen die zwei Spreizzonen zu optimalen Haltewerten.
Beim Tiefersetzen verhindern die längeren Rippen ein Mitdrehen des Dübels bei der Montage.
Der SXRL 14 ist zusätzlich für Anwendungen, die auf Druck beansprucht werden zugelassen und darf für Fassadenkonstruktionen verwendet werden, die ohne Wandhalter auf Abstand montiert werden.

Anwendungen

Druckbeanspruchte Fassadenunterkonstruktionen (z.B. ohne Wandhalter auf Abstand montiert)
Fenster
Tore und Türen
Wandbekleidungen
Metallwinkel
Metallhalterungen
Führungsschienen
Klimageräte

BaustoffeZugelassen für:

Hochlochziegel
Porenbeton
Hohlblock aus Leichtbeton
Kalksand-Lochstein
Wärmedämmblöcke
Vollblock aus Leicht- und Normalbeton
Vollziegel
Kalksand-Vollstein
Beton ? C12/15

Auch geeignet für:

Naturstein mit dichtem Gefüge
Vollgips-Platten

Es gelten die Details (Baustoffe, Lasten, etc.) der ggf. verfügbaren Zulassung.

Zulassung

ETA-07/0121
DoP No. 0002
DoP No. 0048
DoP No. 0048 - EN
DoP No. 0092
Z-21.2-2037

Der SXRL ist geeignet für die Durchsteckmontage.

In Lochsteinmauerwerk wird durch die zwei Spreizzonen eine untergrundschonende Krafteinleitung gewährleistet. Die porösen Steinstege werden durch die zweite Spreizzone nicht zerstört und können dadurch zur Kraftweiterleitung herangezogen werden.

Die zwei Spreizzonen vereinen sich im Porenbeton und Vollbaustoffen zu einem langen Spreizelement und ermöglichen eine gleichmäßige, flächige Lastverteilung in den Untergrund.

Empfehlenswert zur Befestigung von Holzkonstruktionen.

Bei Metallkonstruktionen sind Dübel mit breitem Hülsenrand und Sechskantschrauben mit angeformter Unterlegscheibe zu empfehlen.

Technische Daten

DIBt-Zulassung
ETA-Zulassung
Bohrernenndurchmesser	d0	14	[mm]
Dübellänge	l	80	[mm]
Min. Bohrlochtiefe bei Durchsteckmontage	h2	95	[mm]
Nutzlänge bei Verankerungstiefe 70 mm	tfix	10	[mm]
Antrieb		T50
Menge		50	Einheit(en)
GTIN (EAN-Code)		4048962206418
