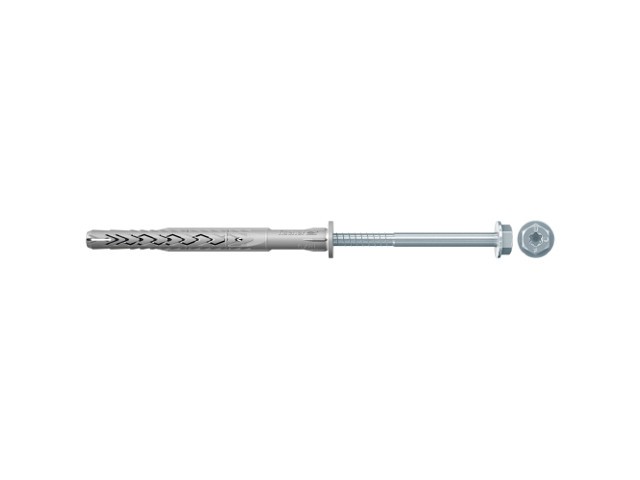

Fischer Langschaftdübel SXRL 14x80 FUS Sechskantschraube mit U-Scheibe, 530946-1, VPE 1 Stück
Technische Änderungen vorbehalten. Produktbilder können vom realen Produkt abweichen und dienen nur zur Ansicht. Für eventuelle Anzeigefehler und Fehler in den Angaben der Hersteller kann keinerlei Haftung übernommen werden
| Artikelmerkmale | |
| Artikelgruppe: | Langschaftdübel SXR / SXRL |
| Antrib: | T50/SW17 |
| Bohrernenndurchmesser: | 14 |
| Artikelart: | Langschaftdübel SXRL 14x80 FUS |
| Min. Bohrlochtiefe: | 95 |
| Dübellänge: | 80 |
- Artikel-Nr.: 9201658324-0021
- EAN: 4059584898073
- Hersteller: fischer
- Hersteller-Nr.: 530946-1
- Artikelgewicht: 0.055 kg
- Versandart: Standard Versandkosten innerhalb Deutschland ab: 6.90 €*
TAYG Sortimentskasten 32 herausnehmbare Fächer TG34008
Inhalt
1 Stück
13,55 €
*
23,30 €
*
SKU: 92018124001
HAN:TG34008
PEREL OMRC13 13' KLASSISCHER SORTIMENTSKASTEN 324x247x51 mm 21 feste Fächer
Inhalt
1 Stück
4,35 €
*
4,92 €
*
SKU: 92017100876
HAN:OMRC13
PEREL OM19M Werkzeugkoffer mit Metallschlössern 19"
Inhalt
1 Stück
14,55 €
*
18,27 €
*
SKU: 92017100864
HAN:OM19M
Fischer Langschaftdübel SXRL 14 x 80 FUS Sechskantschraube mit U-Scheibe ETA-Bewertung mit... mehr
Produktinformationen "Fischer Langschaftdübel SXRL 14x80 FUS Sechskantschraube mit U-Scheibe, 530946-1, VPE 1 Stück"
Fischer Langschaftdübel SXRL 14 x 80 FUS Sechskantschraube mit U-Scheibe
ETA-Bewertung mit hervorragenden Lastwerten: sichere Mehrfachbefestigungen von nicht tragenden Systemen in Beton und Mauerwerk. Das lange Spreizelement macht den SXRL vielseitig in der Anwendung. Lasten werden durch Dübelgeometrie gleichmäßig in Baustoff eingeleitet. Dadurch werden bei dünnwandigen Baustoffen Stege nicht zerstört. Leichte Montage: Rippen verhindern beim Tiefersetzen das Mitdrehen des Dübels.
Der fischer Langschaftdübel SXRL-FUS ist mit der fischer Sechskantschraube mit angeformter Scheibe und integrierter Bit-Aufnahme T50 für Mehrfachbefestigungen von nicht tragenden Systemen in Mauerwerk, Beton und Porenbeton zugelassen. In Lochsteinmauerwerk leiten die zwei Spreizzonen des Dübels gleichmäßig Kraft ein, in Porenbeton und Vollbaustoff vereinen sich diese zu einem langen Spreizelement. Mit der Sicherheitsschraube aus galvanisch verzinktem Stahl ist der Langschaftdübel für Befestigungen von Fassaden-, Decken- und Dachunterkonstruktionen aus Metall geeignet.
AnwendungenDer SXRL ist geeignet für die Durchsteckmontage. In Lochsteinmauerwerk wird durch die zwei Spreizzonen eine untergrundschonende Krafteinleitung gewährleistet. Die porösen Steinstege werden durch die zweite Spreizzone nicht zerstört und können dadurch zur Kraftweiterleitung herangezogen werden. Die zwei Spreizzonen vereinen sich im Porenbeton und Vollbaustoffen zu einem langen Spreizelement und ermöglichen eine gleichmäßige, flächige Lastverteilung in den Untergrund. Empfehlenswert zur Befestigung von Metallkonstruktionen. Bei Holzkonstruktionen sind Senkkopfschrauben zu empfehlen.
Der fischer Langschaftdübel SXRL-FUS ist mit der fischer Sechskantschraube mit angeformter Scheibe und integrierter Bit-Aufnahme T50 für Mehrfachbefestigungen von nicht tragenden Systemen in Mauerwerk, Beton und Porenbeton zugelassen. In Lochsteinmauerwerk leiten die zwei Spreizzonen des Dübels gleichmäßig Kraft ein, in Porenbeton und Vollbaustoff vereinen sich diese zu einem langen Spreizelement. Mit der Sicherheitsschraube aus galvanisch verzinktem Stahl ist der Langschaftdübel für Befestigungen von Fassaden-, Decken- und Dachunterkonstruktionen aus Metall geeignet.
- Das lange Spreizelement macht den SXRL zu einem vielseitig einsetzbaren Produkt.
- Durch die besondere Geometrie des Dübels verteilen sich die Haltekräfte gleichmäßig im Bohrloch.
- Bei der Verankerung in Loch- und Vollbaustoffen führen die zwei Spreizzonen zu optimalen Haltewerten.
- Beim Tiefersetzen verhindern die längeren Rippen ein Mitdrehen des Dübels bei der Montage.
- Der SXRL 14 ist zusätzlich für Anwendungen, die auf Druck beansprucht werden zugelassen und darf für Fassadenkonstruktionen verwendet werden, die ohne Wandhalter auf Abstand montiert werden.
Anwendungen
- Fassaden-, Decken- und Dachunterkonstruktionen aus Metall
- Druckbeanspruchte Fassadenunterkonstruktionen (z.B. ohne Wandhalter auf Abstand montiert)
- Fenster
- Tore und Türen
- Wandbekleidungen
- Metallwinkel
- Metallhalterungen
- Führungsschienen
- Klimageräte
- Hochlochziegel
- Porenbeton
- Hohlblock aus Leichtbeton
- Kalksand-Lochstein
- Wärmedämmblöcke
- Vollblock aus Leicht- und Normalbeton
- Vollziegel
- Kalksand-Vollstein
- Beton ? C12/15
- Naturstein mit dichtem Gefüge
- Vollgips-Platten
Zulassung
- ETA-07/0121
- DoP No. 0002
- DoP No. 0048
- DoP No. 0048 - EN
- DoP No. 0092
- Z-21.2-2037
Technische Daten
| DIBt-Zulassung | |||
| ETA-Zulassung | |||
| Bohrernenndurchmesser | d0 | 14 | [mm] |
| Dübellänge | l | 80 | [mm] |
| Min. Bohrlochtiefe bei Durchsteckmontage | h2 | 95 | [mm] |
| Nutzlänge bei Verankerungstiefe 70 mm | tfix | 10 | [mm] |
| Antrieb | T50/SW17 | ||
| Menge | 50 | Einheit(en) | |
| GTIN (EAN-Code) | 4048962206678 |
