Artikelmerkmale | |
Artikelgruppe: | Langschaftdübel SXR / SXRL |
Antrib: | T40/SW13 |
Bohrernenndurchmesser: | 10 |
Artikelart: | Langschaftdübel SXRL 10x140 FUS |
Min. Bohrlochtiefe: | 150 |
Dübellänge: | 140 |
- Artikel-Nr.: 9201658324-0007
- EAN: 4059584897694
- Hersteller: fischer
- Hersteller-Nr.: 522723-1
- Artikelgewicht: 0.066 kg
- Versandart: Standard Versandkosten innerhalb Deutschland ab: 6.90 €*
TAYG Sortimentskasten 32 herausnehmbare Fächer TG34008
Inhalt
1 Stück
13,55 €
*
23,30 €
*
SKU: 92018124001
HAN:TG34008
PEREL OMRC13 13' KLASSISCHER SORTIMENTSKASTEN 324x247x51 mm 21 feste Fächer
Inhalt
1 Stück
4,35 €
*
4,92 €
*
SKU: 92017100876
HAN:OMRC13
PEREL OM19M Werkzeugkoffer mit Metallschlössern 19"
Inhalt
1 Stück
14,55 €
*
18,27 €
*
SKU: 92017100864
HAN:OM19M
Fischer Langschaftdübel SXRL 10 x 140 FUS Sechskantschraube mit U-Scheibe ETA-Bewertung mit... mehr
Produktinformationen "Fischer Langschaftdübel SXRL 10x140 FUS Sechskantschraube mit U-Scheibe, 522723-1, VPE 1 Stück"

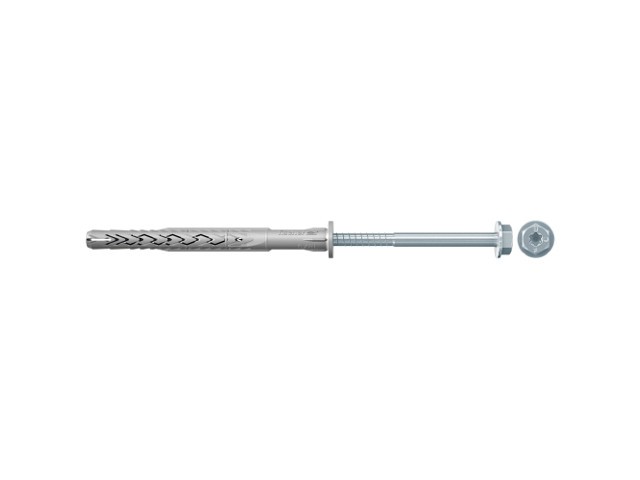

Fischer Langschaftdübel SXRL 10 x 140 FUS Sechskantschraube mit U-Scheibe
ETA-Bewertung mit hervorragenden Lastwerten: sichere Mehrfachbefestigungen von nicht tragenden Systemen in Beton und Mauerwerk. Das lange Spreizelement mit drei Verankerungstiefen macht den SXRL vielseitig in der Anwendung. Lasten werden durch Dübelgeometrie gleichmäßig in Baustoff eingeleitet. Dadurch werden bei dünnwandigen Baustoffen Stege nicht zerstört. Leichte Montage: Rippen verhindern beim Tiefersetzen das Mitdrehen des Dübels.
Der fischer Langschaftdübel SXRL-FUS ist mit der fischer Sechskantschraube mit angeformter Scheibe und integrierter Bit-Aufnahme T40 für Mehrfachbefestigungen von nicht tragenden Systemen in Mauerwerk, Beton und Porenbeton zugelassen. In Lochsteinmauerwerk leiten die zwei Spreizzonen des Dübels gleichmäßig Kraft ein, in Porenbeton und Vollbaustoff vereinen sich diese zu einem langen Spreizelement. Mit der Sicherheitsschraube aus galvanisch verzinktem Stahl ist der Langschaftdübel für Befestigungen von Fassaden-, Decken- und Dachunterkonstruktionen aus Metall geeignet.
AnwendungenDer SXRL ist geeignet für die Durchsteckmontage. In Lochsteinmauerwerk wird durch die zwei Spreizzonen eine untergrundschonende Krafteinleitung gewährleistet. Die porösen Steinstege werden durch die zweite Spreizzone nicht zerstört und können dadurch zur Kraftweiterleitung herangezogen werden. Die zwei Spreizzonen vereinen sich im Porenbeton und Vollbaustoffen zu einem langen Spreizelement und ermöglichen eine gleichmäßige, flächige Lastverteilung in den Untergrund. Empfehlenswert zur Befestigung von Metallkonstruktionen. Zur Befestigung von Holzkonstruktionen ist SXRL-T mit Senkkopfschraube zu empfehlen.
Der fischer Langschaftdübel SXRL-FUS ist mit der fischer Sechskantschraube mit angeformter Scheibe und integrierter Bit-Aufnahme T40 für Mehrfachbefestigungen von nicht tragenden Systemen in Mauerwerk, Beton und Porenbeton zugelassen. In Lochsteinmauerwerk leiten die zwei Spreizzonen des Dübels gleichmäßig Kraft ein, in Porenbeton und Vollbaustoff vereinen sich diese zu einem langen Spreizelement. Mit der Sicherheitsschraube aus galvanisch verzinktem Stahl ist der Langschaftdübel für Befestigungen von Fassaden-, Decken- und Dachunterkonstruktionen aus Metall geeignet.
- Das lange Spreizelement mit multiplen Verankerungstiefe 50, 70 und 90 mm macht den SXRL zu einem vielseitig einsetzbaren Produkt.
- Durch die besondere Geometrie des Dübels verteilen sich die Haltekräfte gleichmäßig im Bohrloch.
- Die Zulassung zur Einzelpunktbefestigung in gerissenem Beton macht den SXRL 10 bei Anwendungen, wie z.B. der Befestigung von Vordächern und Außengeländern, zum Spezialisten in Beton und zu einer wirtschaftlichen Alternative gegenüber Stahlankern.
- Beim Tiefersetzen verhindern die längeren Rippen ein Mitdrehen des Dübels bei der Montage.
Anwendungen
- Fassaden-, Decken- und Dachunterkonstruktionen aus Metall

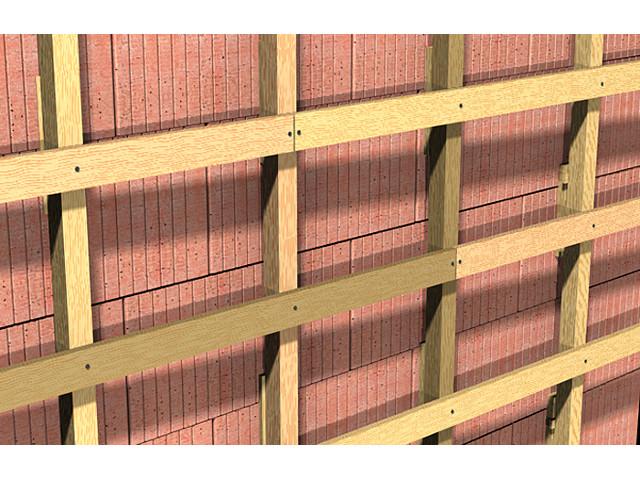

- Kanthölzer
- Balkenschuh
- Vordächer aus Holz
- Fenster
- Tore und Türen
- Feuerschutztüren
- Jalousien / Klappläden
- Handgriffe
- Garderoben
- Küchenhängeschränke

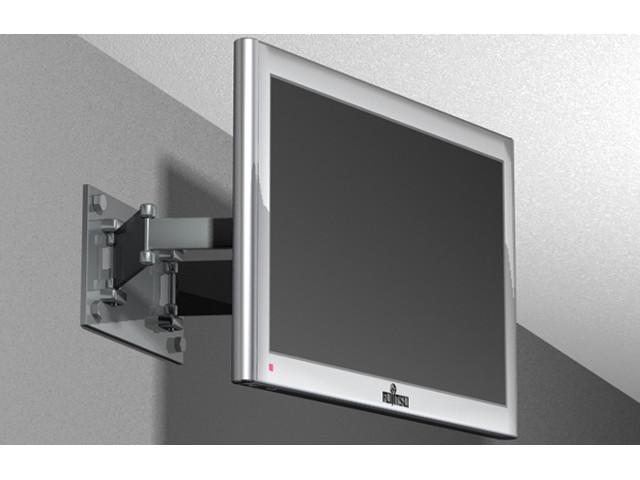

- TV-Konsolen
- Wandregale
- Leuchten
- Wandbekleidungen
- Metallwinkel
- Metallhalterungen
- Führungsschienen
- Kabelkanäle
- Kabelrinnen
- Heizkörper
- Klimageräte
- Balken
- Hochlochziegel
- Porenbeton
- Hohlblock aus Leichtbeton
- Kalksand-Lochstein
- Wärmedämmblöcke
- Vollblock aus Leicht- und Normalbeton
- Vollziegel
- Kalksand-Vollstein
- Beton ? C12/15
- Naturstein mit dichtem Gefüge
- Vollgips-Platten
- ETA-07/0121
- DoP No. 0048
- DoP No. 0048 - EN
- DoP No. 0092
- Z-21.2-2092
Technische Daten
DIBt-Zulassung | |||
ETA-Zulassung | |||
Bohrernenndurchmesser | 10 | [mm] | |
Dübellänge | 140 | [mm] | |
Min. Bohrlochtiefe bei Durchsteckmontage | 150 | [mm] | |
Nutzlänge bei Verankerungstiefe 50 mm | 90 | [mm] | |
Nutzlänge bei Verankerungstiefe 70 mm | 70 | [mm] | |
Nutzlänge bei Verankerungstiefe 90 mm | 50 | [mm] | |
Antrieb | T40/SW13 | ||
Menge | 50 | Einheit(en) | |
GTIN (EAN-Code) | 4048962180978 |
