Fischer Hochleistungsanker FH II 28/30 B mit Gewindebolzen, 47547, VPE 4 Stück

Fischer Hochleistungsanker FH II 28/30 B mit Gewindebolzen, 47547, VPE 4 Stück

Technische Änderungen vorbehalten. Produktbilder können vom realen Produkt abweichen und dienen nur zur Ansicht. Für eventuelle Anzeigefehler und Fehler in den Angaben der Hersteller kann keinerlei Haftung übernommen werden

Artikelmerkmale
Bohrernenndurchmesser:	28
Dübellänge:	199
Länge:	199

108,65 € *

Inhalt: 4 Stück (27,16 € * / 1 Stück)

inkl. MwSt. zzgl. Versandkosten

Versandfertig in: 3-6 Werktage **

Artikel-Nr.: 9201799713-0007
EAN: 4006209475478
Hersteller: fischer
Hersteller-Nr.: 47547
Artikelgewicht: 3.58 kg
Versandart: Standard

Versandkosten innerhalb Deutschland ab: 6.90 €*

Der Durchsteckanker mit Gewindebolzen für Befestigungen mit anspruchsvollem Design in gerissenem... mehr

Menü schließen

Produktinformationen "Fischer Hochleistungsanker FH II 28/30 B mit Gewindebolzen, 47547, VPE 4 Stück"

Der Durchsteckanker mit Gewindebolzen für Befestigungen mit anspruchsvollem Design in gerissenem Beton.

Weniger Befestigungspunkte durch hohe Quertragfähigkeit.

Kräfteschonende Montage durch optimierte Dübelgeometrie.

Zeitsparende Durchsteckmontage.

Mit Gewindebolzen.

ETA-Zulassung für gerissenen Beton und seismische Belastungen.

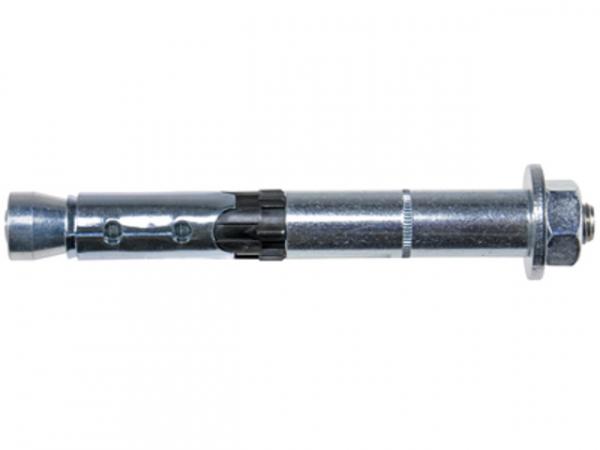

Der fischer Hochleistungsanker FH II B mit Gewindebolzen ist ein Hülsenanker aus galvanisch verzinktem Stahl. Der Anker wird in der zeitsparenden Durchsteckmontage gesetzt. Beim Anziehen des Ankers wird der Konus in die Spreizhülse gezogen und verspannt diese gegen die Bohrlochwand. Der schwarze Kunststoffring verhindert, dass sich der Anker mitdreht, und nimmt den Anzugsschlupf auf. Das Anbauteil wird dadurch an den Verankerungsgrund gezogen. Der fischer Hochleistungsanker FH II B mit Gewindebolzen bestens geeignet, um in gerissenem und ungerissenem Beton Gitter, Stahlkonstruktionen und Kabeltrassen zu befestigen.

Die internationalen Zulassungen ermöglichen maximale Sicherheit und höchste Leistungsfähigkeit. Auch Anwendungen in Erdbebengebieten (Seismik C1 und C2) sind durch diese Zulassungen abgedeckt.
Die praktische Befestigung mittels Gewindebolzen und Mutter ermöglicht die Demontage des Anbauteils.
Das ideale Zusammenwirken von Schraubenschaft und Hülse ermöglicht eine hohe Quertragfähigkeit. Dadurch sind weniger Befestigungspunkte nötig.
Die optimierte Geometrie reduziert intelligent die Setzenergie und sorgt so für eine kräfteschonende Montage.
In der Zulassung ist die Verwendung von Hohlbohrern geregelt.

Anwendungen

Treppen
Konsolen
Stahlkonstruktionen
Maschinen
Tore

BaustoffeZugelassen für:

Beton C20/25 bis C50/60, gerissen und ungerissen

Auch geeignet für:

Beton C12/15
Naturstein mit dichtem Gefüge

Es gelten die Details (Baustoffe, Lasten, etc.) der ggf. verfügbaren Zulassung.

Zulassung

ETA-07/0025
DoP No. 0756-CPD-0295
DoP: 0127
No. 0020 - EN
ESR-2691

Der FH II ist geeignet für die Durchsteckmontage.

Beim Aufbringen des Drehmoments wird der Konus in die Spreizhülse gezogen und verspannt diese gegen die Bohrlochwand.

Der schwarze Kunststoffring verhindert beim Anziehen des Ankers ein Mitdrehen und nimmt den Anzugsschlupf wie eine Knautschzone auf, so dass das Anbauteil an den Verankerungsgrund herangezogen wird.

Erhältliche Kopfformen für flexible Gestaltungsmöglichkeiten:
Sechskantkopf (Typ S) und Bolzenversion mit Mutter und Scheibe (Typ B).

Technische Daten

Bohrernenndurchmesser	d0	28	[mm]
Min. Bohrlochtiefe bei Durchsteckmontage	h2	185	[mm]
Dübellänge	l	199	[mm]
Max. Dicke des Anbauteils	t fix	30	[mm]
Gewinde	M	M 20
Schlüsselweite	SW	30	[mm]
Menge		4	Einheit(en)
GTIN (EAN-Code)		4006209475478
