Fischer Fensterrahmendübel F 10 M 132, 88682 SB-Programm

Fischer Fensterrahmendübel F 10 M 132, 88682 SB-Programm

Technische Änderungen vorbehalten. Produktbilder können vom realen Produkt abweichen und dienen nur zur Ansicht. Für eventuelle Anzeigefehler und Fehler in den Angaben der Hersteller kann keinerlei Haftung übernommen werden

Artikelmerkmale
Artikelgruppe:	SB-Programm
Antrib:	PZ3
Bohrernenndurchmesser:	10
Artikelart:	Fensterrahmendübel F 10 M 132 K (6)
Min. Bohrlochtiefe:	150
Dübellänge:	132

5,45 € * 6,66 € * (18.17% gespart)

Inhalt: 1 Stück

inkl. MwSt. zzgl. Versandkosten

Versandfertig in: 1-3 Werktage **

Artikel-Nr.: 92017100079-0002
EAN: 4006209886823
Hersteller: fischer
Hersteller-Nr.: 88682
Artikelgewicht: 0.34 kg
Versandart: Standard

Versandkosten innerhalb Deutschland ab: 6.90 €*

Der Dübel mit Senkkopfschraube für eine spannungsfreie Montage von Fenster- und Türrahmen.... mehr

Menü schließen

Produktinformationen "Fischer Fensterrahmendübel F 10 M 132, 88682 SB-Programm"

Der Dübel mit Senkkopfschraube für eine spannungsfreie Montage von Fenster- und Türrahmen.

Brandschutzgeprüft nach R 120: Verwendung in brandschutzrelevanten Anwendungen.

Spannungsfreie und langlebige Befestigung des Rahmens. Durchgehendes Gewinde verhindert Heranziehen des Rahmens.

Verwendung für alle Voll- und Lochbaustoffe reduziert Komplexität.

Zug- und druckfeste Verankerung von Metall- und Kunststoffprofilen.

Mit Senkkopfschraube.

Der fischer Metallrahmendübel F 10 M ist ein Spezialdübel zur spannungsfreien Abstandsmontage von Fenster- und Türrahmen. Dieser besteht aus einer Metallhülse und einer Senkkopfschraube aus galvanisch verzinktem Stahl. Der F 10 M wird zeitsparend in der Durchsteckmontage gesetzt. Beim Anziehen der Schraube wird der Konus in die Dübelhülse gezogen, spreizt auf und verspannt sich gegen die Bohrlochwand. Dadurch wird der Fensterrahmen spannungsfrei in Voll- und Lochbaustoffen befestigt. Der fischer Metallrahmendübel F 10 M ist neben der Befestigung von Fenster- und Türrahmen auch für Kanthölzer geeignet.

Der Metallrahmendübel F-M erreicht die Feuerwiderstandsdauer F120. Dies erlaubt die Verwendung in brandschutzrelevanten Anwendungsgebieten.
Das Funktionsprinzip verhindert das Heranziehen des Fensterrahmens gegen den Untergrund und bewirkt eine spannungsfreie und langlebige Befestigung des Rahmens.
Die besondere Dübelgeometrie verankert Metall- und Kunststoffprofile zug- und druckfest und ermöglicht einen sicheren Halt des Fensterrahmens.
Die Abdeckkappen sorgen für eine dezente Abdeckung des Schraubenkopfes.

Anwendungen

Fensterrahmen
Türrahmen
Kanthölzer

Baustoffe

Beton
Hochlochziegel
Hohlblock aus Leichtbeton
Kalksand-Lochstein
Kalksand-Vollstein
Porenbeton
Vollstein aus Leichtbeton
Vollziegel

Es gelten die Details (Baustoffe, Lasten, etc.) der ggf. verfügbaren Zulassung.

Der F-M ist geeignet für die Durchsteckmontage.

Beim Anziehen der Schraube wird der Konus in die Dübelhülse gezogen, spreizt diese auf und verkeilt sie im Bohrloch. Der Fensterrahmen wird dabei spannungsfrei befestigt.

Das max. Anzugsmoment beträgt 5Nm.

Technische Daten

Bohrernenndurchmesser	d0	10	[mm]
Min. Bohrlochtiefe bei Durchsteckmontage	h2	150	[mm]
Effektive Verankerungstiefe	hef	30	[mm]
Dübellänge	l	132	[mm]
Max. Dicke des Anbauteils	t fix	102	[mm]
Antrieb		PZ3

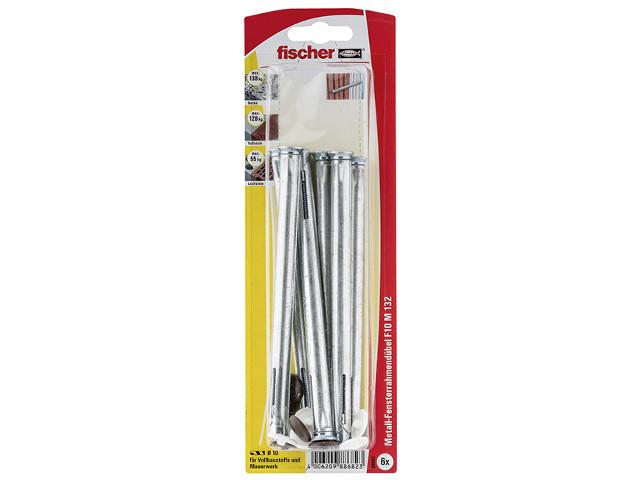

Karte mit		6 x Metallrahmendübel F 10 M 132 - Metall, 6 x Abdeckkappe weiß, 6 x Abdeckkappe dunkelbraun
Menge		6	Einheit(en)
GTIN (EAN-Code)		4006209886823
