Fischer Bolzenanker FBN II 16/140 mit großer Scheibe, 45590, VPE 10 Stück

Fischer Bolzenanker FBN II 16/140 mit großer Scheibe, 45590, VPE 10 Stück

Technische Änderungen vorbehalten. Produktbilder können vom realen Produkt abweichen und dienen nur zur Ansicht. Für eventuelle Anzeigefehler und Fehler in den Angaben der Hersteller kann keinerlei Haftung übernommen werden

Artikelmerkmale
Bohrernenndurchmesser:	16
Dübellänge:	260
Länge:	260

54,15 € * 55,26 € * (2.01% gespart)

Inhalt: 10 Stück (5,42 € * / 1 Stück)

inkl. MwSt. zzgl. Versandkosten

Versandfertig in: 3-6 Werktage **

Artikel-Nr.: 9201799559-0010
EAN: 4006209455906
Hersteller: Fischer
Hersteller-Nr.: 45590
Artikelgewicht: 4.91 kg
Versandart: Standard

Versandkosten innerhalb Deutschland ab: 6.90 €*

Die wirtschaftliche Befestigung mit großer Unterlegscheibe für den flexiblen Einsatz in... mehr

Menü schließen

Produktinformationen "Fischer Bolzenanker FBN II 16/140 mit großer Scheibe, 45590, VPE 10 Stück"

Die wirtschaftliche Befestigung mit großer Unterlegscheibe für den flexiblen Einsatz in ungerissenem Beton.

Die große Unterlegscheibe erhöht die Auflagefläche. Ideal für die Befestigung von Holzkonstruktionen.

Vormontierte Unterlegscheibe spart Zeit bei Montage.

Mit der Standardverankerungstiefe erreicht der FBN II höchste Tragfähigkeit. Das bedeutet: weniger Befestigungspunkte und kleinere Ankerplatten.

Wird die reduzierte Verankerungstiefe genutzt, verringert das die Bohrlochtiefe und vereinfacht die Montage.

Mit dem langen Gewinde werden Bauteiltoleranzen ausgeglichen. Zudem ist der FBN II für Abstandsmontagen geeignet. Dies erhöht die Flexibilität.

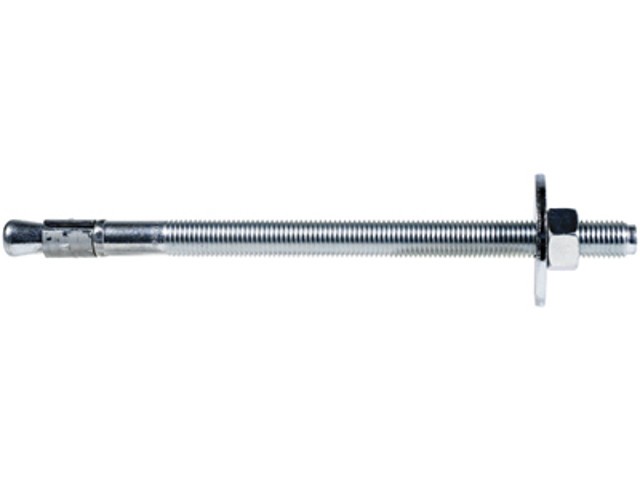

Der fischer Bolzenanker FBN II mit großer Unterlegscheibe ist ein Stahlanker für wirtschaftliche Befestigungen in ungerissenem Beton. Dank des langen Gewindes und der zwei Verankerungstiefen ist der fischer Bolzenanker FBN II besonders flexibel einzusetzen. Neben der Vorsteck- und der Durchsteckmontage ist der Bolzenanker auch für die Abstandsmontage geeignet. Mit der vormontierten großen Unterlegscheibe ist der Stahlanker aus galvanisch verzinktem Stahl für die Befestigung von Auflagerbalken und Schwellen sowie anderen Holzkonstruktionen zu empfehlen.

Die größere Unterlegscheibe beim FBNIIGS sorgt für eine große Auflagefläche und ermöglicht so die Befestigung von Holzkonstruktionen.
Die vormontierte Unterlegscheibe sorgt für einen schnellen Montagefortschritt.
Die Standardverankerungstiefe erreicht höchste Tragfähigkeiten. Dadurch werden weniger Befestigungspunkte und kleinere Ankerplatten benötigt.
Zudem ist der Anker sehr gut für große Anbauteildicken geeignet.
Das lange Gewinde ermöglicht den Ausgleich von Bauteiltoleranzen und Abstandsmontagen und erhöht so die Flexibilität.
Wenige Hammerschläge und der minimale Anzugsschlupf sorgen für eine spürbar einfache Montage.
Der Einschlagzapfen schützt das Gewinde vor Beschädigungen und sorgt so für ein zeitsparendes Montieren und Demontieren des Anbauteils.

Anwendungen

Ankerplatten mit Langlöchern
Fassaden-Unterkonstruktionen mit Langlöchern

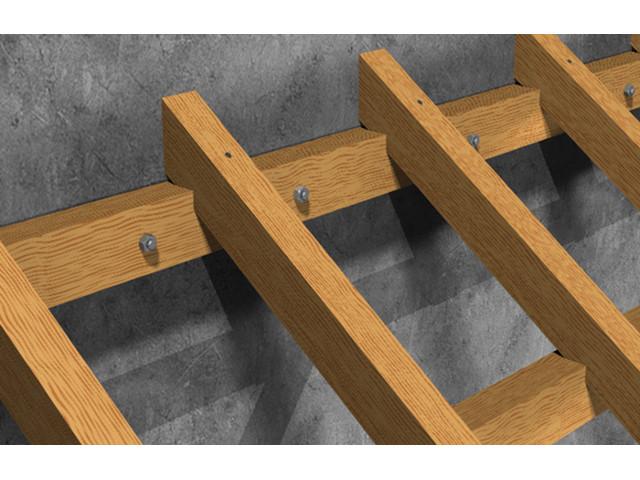

Holzkonstruktionen
Zuganker

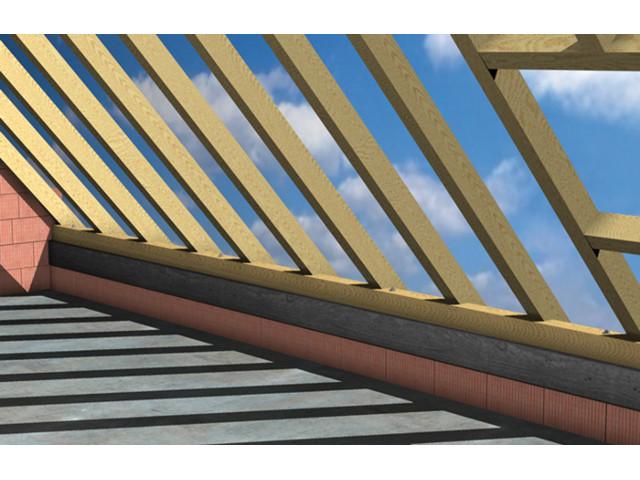

Balkenverankerungen

BaustoffeZugelassen für:

Beton C20/25 bis C50/60, ungerissen

Auch geeignet für:

Beton C12/15
Naturstein mit dichtem Gefüge

Es gelten die Details (Baustoffe, Lasten, etc.) der ggf. verfügbaren Zulassung.

Zulassung

ETA-07/0211
DoP No. 0015
DoP No. 0756-CPD-0296
PB III/B-07-444
GS 3.2/18-082-1-r1

Der FBN II GS ist geeignet für die Vor- und Durchsteckmontage. Bedingt auch für die Abstandsmontage.

Vor der Montage die Sechskant-Mutter in die optimale Position bringen. (Der Einschlagzapfen steht ca. 3 mm aus der Sechskant-Mutter hervor).

Beim Aufbringen des Drehmoments wird der Konusbolzen in den Spreizclip gezogen und verspannt diesen gegen die Bohrlochwand.

Die Kopfprägung ermöglicht eine einfache Kontrolle der Verankerung.

Technische Daten

ETA-Zulassung
Bohrernenndurchmesser	d0	16	[mm]
Min. Bohrlochtiefe bei Durchsteckmontage	h2	244	[mm]
Dübellänge	l	260	[mm]
Max. Nutzlänge hef,stand./hef,red.	tfix	140/155	[mm]
Gewinde	Ø x Länge	M 16 x 184	[mm]
Schlüsselweite	SW	24	[mm]
U-Scheibe (Außendurchmesser x Dicke)		56 x 5	[mm]
Menge		10	Einheit(en)
GTIN (EAN-Code)		4006209455906
