Fischer 93079 Metallrahmendübel F 10 M 132 E Einzelauszeichnung, VPE 1 Stück
Technische Änderungen vorbehalten. Produktbilder können vom realen Produkt abweichen und dienen nur zur Ansicht. Für eventuelle Anzeigefehler und Fehler in den Angaben der Hersteller kann keinerlei Haftung übernommen werden
| Artikelmerkmale | |
| Antrib: | PZ3 |
| Artikelgruppe: | Profisortiment |
| Bohrernenndurchmesser: | 10 |
| Artikelart: | Fensterrahmendübel F 10 M 132 E |
| Min. Bohrlochtiefe: | 150 |
| Dübellänge: | 132 |
- Artikel-Nr.: 92018195061
- EAN: 4006209930793
- Hersteller: fischer
- Hersteller-Nr.: 93079
- Artikelgewicht: 0.06 kg
- Versandart: Standard Versandkosten innerhalb Deutschland ab: 6.90 €*
Metallrahmendübel F 10 M 132 E Einzelauszeichnung Der Dübel mit Senkkopfschraube für eine... mehr
Produktinformationen "Fischer 93079 Metallrahmendübel F 10 M 132 E Einzelauszeichnung, VPE 1 Stück"
Metallrahmendübel F 10 M 132 E Einzelauszeichnung
Der Dübel mit Senkkopfschraube für eine spannungsfreie Montage von Fenster- und Türrahmen.-Brandschutzgeprüft nach R 120: Verwendung in brandschutzrelevanten Anwendungen.
-Spannungsfreie und langlebige Befestigung des Rahmens. Durchgehendes Gewinde verhindert Heranziehen des Rahmens.
-Verwendung für alle Voll- und Lochbaustoffe reduziert Komplexität.
-Zug- und druckfeste Verankerung von Metall- und Kunststoffprofilen.
-Mit Senkkopfschraube.
Der fischer Metallrahmendübel F 10 M ist ein Spezialdübel zur spannungsfreien Abstandsmontage von Fenster- und Türrahmen. Dieser besteht aus einer Metallhülse und einer Senkkopfschraube aus galvanisch verzinktem Stahl. Der F 10 M wird zeitsparend in der Durchsteckmontage gesetzt. Beim Anziehen der Schraube wird der Konus in die Dübelhülse gezogen, spreizt auf und verspannt sich gegen die Bohrlochwand. Dadurch wird der Fensterrahmen spannungsfrei in Voll- und Lochbaustoffen befestigt. Der fischer Metallrahmendübel F 10 M ist neben der Befestigung von Fenster- und Türrahmen auch für Kanthölzer geeignet.
Der Metallrahmendübel F-M erreicht die Feuerwiderstandsdauer F 120. Dies erlaubt die Verwendung in brandschutzrelevanten Anwendungsgebieten.Das Funktionsprinzip verhindert das Heranziehen des Fensterrahmens gegen den Untergrund und bewirkt eine spannungsfreie und langlebige Befestigung des Rahmens.Die besondere Dübelgeometrie verankert Metall- und Kunststoffprofile zug- und druckfest und ermöglicht einen sicheren Halt des Fensterrahmens.Die separat erhältlichen Abdeckkappen sorgen für eine dezente Abdeckung des Schraubenkopfes.
BaustoffeBetonHochlochziegelHohlblock aus LeichtbetonKalksand-LochsteinKalksand-VollsteinPorenbetonVollstein aus LeichtbetonVollziegel Es gelten die Details (Baustoffe, Lasten, etc.) der ggf. verfügbaren Zulassung.
Funktionsweise
-Der F-M ist geeignet für die Durchsteckmontage.

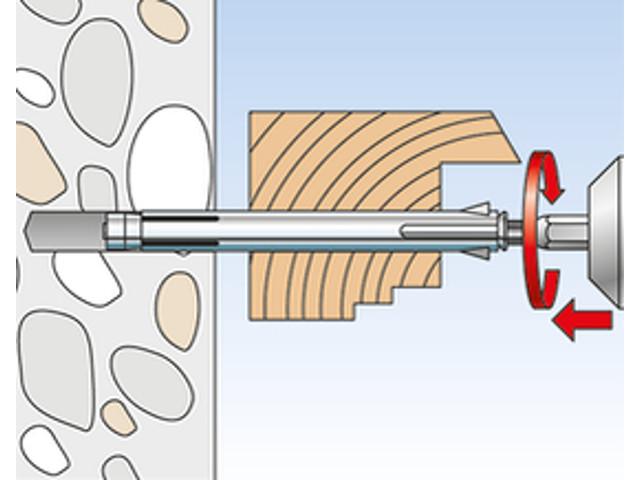

-Beim Anziehen der Schraube wird der Konus in die Dübelhülse gezogen, spreizt diese auf und verkeilt sie im Bohrloch. Der Fensterrahmen wird dabei spannungsfrei befestigt.
-Das max. Anzugsmoment beträgt 5 Nm.
Technische Daten
| Bohrernenndurchmesser | d0 | 10 | [mm] |
| Min. Bohrlochtiefe bei Durchsteckmontage | h2 | 150 | [mm] |
| Effektive Verankerungstiefe | hef | 30 | [mm] |
| Dübellänge | l | 132 | [mm] |
| Max. Dicke des Anbauteils | t fix | 102 | [mm] |
| Antrieb | PZ3 | ||
| Menge | 1 | Einheit(en) | |
| GTIN (EAN-Code) | 4006209930793 |
