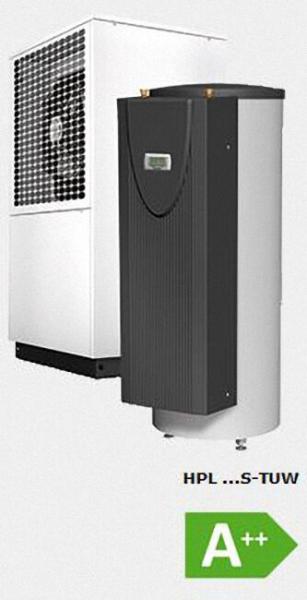

DIMPLEX HPL 9S-TUW Wärmepumpe LA 9STU und Hydro-Tower 300L, Außenaufstellung, 373040
inkl. MwSt. zzgl. Versandkosten
Versandfertig in: in der Regel 20 Wochen **
- Artikel-Nr.: 9201555267
- EAN: 4015627373044
- Hersteller: Dimplex
- Hersteller-Nr.: 373040
- Artikelgewicht: 425 kg
- Versandart: Spedition Versandkosten innerhalb Deutschland ab: 189.00 €*
DIMPLEX 373040 HPL 9S-TUW Wärmepumpe LA 9STU und Hydro-Tower
Heizpaket bestehend aus Hocheffizienz Luft/Wasser-Wärmepumpe für Außenaufstellung und Hydro-Tower mit integriertem Wärmepumpenmanager.
Wärmepumpe
Einfacher hydraulischer Anschluss durch beiliegendes flexibles Verbindungsset (VS 32-220)
Besonders leise durch schalloptimiertes Gehäuse und schallentkoppelten Verdichterraum
Hohe Effizienz durch Hochleistungsverdampfer, EC-Ventilator und COP-Booster
Integration von intelligenten Raumtemperaturreglern (Smart-RTC) ermöglichen eine weitere Steigerung der Anlageneffizienz
Flexible Erweiterungsmöglichkeiten durch 2 Mischerausgänge für bivalenten Betrieb und/oder die Ansteuerung gemischter Heizkreise
Technische Daten
- Wärmepumpen-Code: 5011
- Gehäusefarbe: lichtgrau
- Vorlauftemperatur max.: 60 °C
- Untere Einsatzgrenze Wärmequelle (Heizbetrieb) / Obere Einsatzgrenze Wärmequelle (Heizbetrieb): -22 bis 35 °C
- Heizleistung A-7-W35/COP A-7-W35*: 5,5 kW / 3,2
- Heizleistung A2-W35/COP A2-W35*: 7,2 kW / 4,3
- Heizleistung A7-W35/COP A7-W35*: 8,4 kW / 4,8
- Heizleistung A10-W35/COP A10-W35*: 10,2 kW / 4,47
- Schallleistungspegel: 57 dB (A)
- Schalldruckpegel in 10 m: 28 dB (A)
- Kältemittel / Kältemittelmenge: R410A / 3,4 kg
- Heizwasserdurchsatz max. / Druckverlust: 1,5 m³/h / 9700 Pa
- Wärmequellendurchsatz (min.): 2500 m³/h
- Anschluss-Spannung: 3/N/PE ~400 V, 50 Hz
- Anlaufstrom: 17 A
- Absicherung**: C 16 A
- Abtauart: Kreislaufumkehr
- Anschluss Heizung: 1 1/4 Zoll
*Heizleistung und Leistungszahl (COP) nach EN 14511 bei A7/W35 (A7 = Lufteintrittstemp. +7 °C, W35 = Heizwasseraustrittstemp. +35 °C)
**Die Absicherung ist als allpolige Trennvorrichtung auszuführen (gemeinsame Abschaltung aller Phasen)!
Hydro-Tower
Geringer Installationsaufwand durch stellflächenoptimierte Kombination aus Puffer- und Warmwasserspeicher
Einfache Inbetriebnahme durch integrierten Wärmepumpenmanager und optimal aufeinander abgestimmte Hydraulikkomponenten.
Der Hydro-Tower mit integriertem Wärmepumpenmanager ermöglicht den schnellen und einfachen Anschluss einer außen aufgestellten Hocheffizienz Luft/Wasser-Wärmepumpe an ein Heizsystem mit einem ungemischten Heizkreis. Die folgenden Komponenten sind platzsparend montiert und betriebsfertig verdrahtet:
- Umschaltbare Rohrheizung (2/4/6 kW) zur Heizungsunterstützung
- Pufferspeicher 100 l mit Einbaumöglichkeit für einen zusätzlichen Tauchheizkörper (bis CTHK 634)
- Warmwasserspeicher 300 l mit 3,2 m² Rohrwärmetauscher und Flanschheizung 1,5 kW zur thermischen Desinfektion
- Elektronisch geregelte Umwälzpumpe fertig verdrahtet für einen ungemischten Heizkreis (Verbraucherkreis)
- Zusatzumwälzpumpe für den Erzeugerkreis und Warmwasserladepumpe
- Die hydraulische Entkopplung von Erzeuger- und Verbraucherkreis erfolgt über zwei differenzdrucklose Verteiler (Bypassleitungen), die jeweils mit einem Rückschlagventil ausgerüstet sind.
Zur Reduzierung der Laufzeiten wird die ungeregelte Zusatzumwälzpumpe im Erzeugerkreis nur bei laufendem Verdichter und bei Frostgefahr betrieben. Die gleichmäßige Durchströmung des Reihen-Pufferspeichers verlängert die Laufzeiten des Verdichters und sichert den geforderten Heizwasserdurchsatz in allen Betriebssituationen. Zugang für Servicearbeiten von vorn, kein seitlicher Mindestabstand erforderlich. Links- und rechtsseitige Wandaufstellung möglich.
Technische Daten Hydro Tower
- Spannung Regelung: 230 V
- Anschlussspannung Zusatzheizung: 230/400 V
- Abmessungen (B x T x H): 710 x 950 x 1890 mm
- Gewicht (inkl. Verpackung): 215 kg
Um Gesundheits- und Körperschäden zu vermeiden, sind Montage, Wartung, Erstinbetriebnahme und Reparaturen sowie andere Inspektionen ausschließlich durch autorisierte Fachkräfte wie Vertragsinstallationsunternehmen oder Heizungs-, Sanitär- und Kältefachbetriebe vorzunehmen!
Elektrische Heizgeräte sowie Durchlauferhitzer mit Starkstromanschluss (400V) dürfen nur durch den jeweiligen Netzbetreiber oder durch ein in das Installateurverzeichnis des Netzbetreibers eingetragenes Installationsunternehmen installiert werden!
Elektrogeräte mit Drehstromanschluss (3~/400V) sowie sogenannte „nicht steckerfertige Geräte“ müssen zwingend durch einen eingetragenen Elektrofachbetrieb installiert werden.
Bei Geräten mit einer Nennleistung über 12 kW ist vor der Erstinbetriebnahme die Zustimmung des zuständigen Netzbetreibers einzuholen.
Split-Klimaanlagen und Split-Wärmepumpen, die mit einem Kältemittelkreislauf betrieben werden, dürfen gemäß §6 der Chemikalien-Klimaschutzverordnung (ChemKlimaschutzV) nur durch zertifizierte Fachbetriebe mit gültigem Kälteschein (Kategorie I nach EU-VO 2015/2067) installiert und in Betrieb genommen werden.
Ein entsprechender Fachkundenachweis ist unaufgefordert oder auf Anforderung an uns zu übermitteln.
Ohne Vorlage des Nachweises darf das Gerät nicht ausgeliefert oder aktiviert werden.
Gasgeräte dürfen ausschließlich von konzessionierten Fachbetrieben des Gas- und Wasserinstallateurhandwerks installiert, gewartet und eingestellt werden. Hierbei sind die geltenden gesetzlichen Vorschriften und technischen Regeln (z. B. DVGW) zu beachten.
Bestimmungsgemäße Verwendung:
Bitte beachten Sie bei der Montage, Installation und Nutzung unserer Produkte stets die beiliegenden Einbau-, Bedienungs- und Wartungsanleitungen sowie alle Produkt- und Systemzulassungen der einzelnen Anlagenkomponenten.
Insbesondere bei Wärmeerzeugern dürfen ausschließlich zugelassene Abgasanlagen verwendet werden.
Zur bestimmungsgemäßen Verwendung gehört auch die regelmäßige Inspektion und Wartung gemäß den Herstellerangaben.
