Artikelmerkmale | |
Gerätetyp: | Lüftungsgerät |
Leistung: | 16 - 43 m3/h |
Lüftungsart: | dezentral |
inkl. MwSt. zzgl. Versandkosten
Versandfertig in: 6-10 Werktage **
Produktvorteile
- Ideal für energetische Modernisierung geeignet
- Mit separatem Rohbau- und Fertigbau-Set zeitlich flexibel auf der Baustelle
- Äußerst kompakte Bauweise mit einem Rohrdurchmesser von nur 160 mm (Kernlochbohrung 162 mm)
- Optional mit gedämmtem Montagestein auch für die Einmauerung geeignet
- Effizient im paarweisen Betrieb mit hoher Luftleistung von bis zu 43 m³/h
- Leise Betriebsweise und Wärmerückgewinnung von bis zu 83 %
- Schnelle und problemlose Montage und Wartung
Ausstattung
- Montagerohr 500 mm
- weiße Kunststoffaußenhaube
- Buderus Innenhaube
- Ventilatoreinheit
- Wärmetauscher
- Grobfilter G3
- HRV126 D-Geräte laufen im paarweisen Gegentakt. Es müssen immer minimum zwei Geräte bestellt werden.
- Bedieneinheit VC40H ist separat zu bestellen

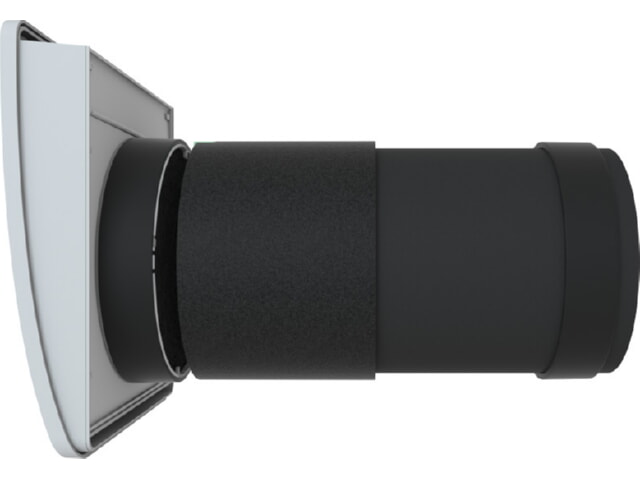

Dezentrales Lüftungsgerät HRV126-43 D
mit Wärmerückgewinnung zur raumweisen
Be- und Entlüftung von Wohneinheiten.
Das HRV126-43 D ist zur kontrollierten
Be- und Entlüftung v. Wohngebäuden (Ein-
und Mehrfamilienhäuser, Hotels und Pen-
sionen, öffentliche Einrichtungen und
Bürogebäude) geeignet. Der Einbau in
Neubauten sowie die Nachrüstung bei der
Sanierung und Modernisierung von Be-
standsbauten sind möglich.
-
Das Gerät besteht aus einer strömungsop-
timierten Innen- und Außenblende, einer
Filter-Einheit G3, einer Lüfter-Einheit,
einer Wärmetauscher-Einheit sowie einem
Montagerohr. Der Einbau erfolgt grund-
sätzlich in einer Außenwand. Das Monta-
gerohr, in das die Lüfter-Einheit und
Wärmetauscher-Einheit montiert werden,
wird fest mit der Wand verklebt. Innen-
und Außenblenden werden werkzeuglos mon-
tiert. Sie dienen als Abschluss des Sys-
tems und sorgen mit ihrer strömungsopti-
mierten Form für eine effizientere Luft-
führung.
-

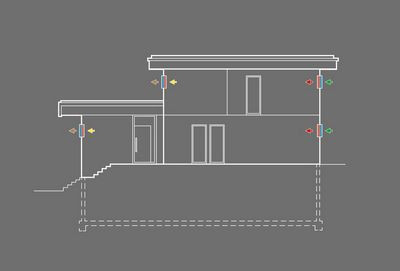

Das HRV126-43 D wird paarweise betrie-
ben. Das bedeutet, ein Gerät läuft im
Zuluftbetrieb während das zweite Gerät
gleichzeitig im Abluftbetrieb läuft. Der
Laufrichtungswechsel erfolgt, abhängig
von der Lüfterstufe nach 50 - 70 Sekun-
den, bei beiden Geräten gleichzeitig.
Auf diese Weise kann eine Durchströmung
des Wohnraums sichergestellt werden und
es entsteht der durch DIN 1946-6 gefor-
derte Ausgleich von gefördertem Zu- und
Abluftvolumen. Durch die integrierte
Wärmetauscher-Einheit wird der Abluft
Wärmeenergie entzogen und gespeichert.
Nach dem Richtungswechsel wird die ge-
speicherte Wärme der frischen Zuluft
wieder hinzugefügt. Dadurch erzielt das
HRV126-43 D eine Wärmerückgewinnung von
bis zu 90%.
-
Das Logavent HRV126-43 D Fertigbauset
besteht aus einer Innenhaube aus Kunst-
stoff, Ventilatoreinheit, Keramik-Wär-
metauscher und G3-Grobfilter.
Das Fertigbauset ist in ein entsprech-
endes Rohbauset einzubauen.
-
Die Montage erfolgt in der Außenwand,
Mindest-Wandstärken von 280 mm mit Me-
tall-Außenhaube, 315 mm mit Kunststoff-
Außenhaube oder 360 mm mit Fensterlai-
bungselement sind zu beachten.
----------------------------------------
EU-RICHTLINIE FÜR ENERGIEEFFIZIENZ
Energieeffizienzklasse: A
Energieeffizienzklassen-
Spektrum: -
Schallleistungspegel: -
Maximaler Luftvolumenstrom: 43 m3/h
-
Technische Daten:
Min.-max. Einsatzbereich: 16-43 m3/h
Max. Wärmebereitstellungsgrad: 90 %
Volumenstrom Eco-Modus/Durchlüften:
Stufe 1: 16 m3/h
Stufe 2: 22 m3/h
Stufe 3: 30 m3/h
Stufe 4: 43 m3/h
Schalldruckpegel:
Stufe 1: 14 dB(A)
Stufe 2: 20 dB(A)
Stufe 3: 32 dB(A)
Stufe 4: 35 dB(A)
Leistungsaufnahme:
Stufe 1: 0,9 W
Stufe 2: 1,1 W
Stufe 3: 1,6 W
Stufe 4: 2,8 W
Spezifische Eingangsleistung:
ab 0,12 W/(m3/h)
Normschallpegeldiff. Dn, w(dB): 40/44
(mit optionalem Schalldämmset)
Filter: Grobfilter (G3)
Optional:
Elektrostatischer Pollenfilter mit
Vorfiltereinheit
Kernbohrungsdurchmesser: 162 mm
Mindestwandstärke: 280 mm
Optimale Wandstärke: ab 315 mm
Abmessungen B x H x T
Innenblende: 190 x 214 x 40 mm
Außenblende: 197 x 205 x 46 mm
-
DIBt-Zulassung: Z-51.3-402
Fabrikat: BUDERUS
Buderus-Artikel-Nr.: 7735600368
Um die Gesundheits- und Körperschäden zu vermeiden sind die Montage, Wartung, Erstinbetriebnahme und Reparaturen sowie andere Inspektionen durch autorisierte Fachkräfte wie Vertragsinstallationsunternehmen oder Heizungsfachbetriebe vorzunehmen!
Elektrische Heizgeräte sowie Durchlauferhitzer mit Starkstromanschluß (400V) dürfen nur durch jeweiligen Netzbetreiber oder durch ein in das Installateurverzeichnis des Netzbetreibers eingetragenes Installationsunternehmen installiert werden!
