Buderus Logalux Frischwasserstation FS120/3 E
inkl. MwSt. zzgl. Versandkosten
Versandfertig in: 6-10 Werktage **
- Artikel-Nr.: 92018158650
- EAN: 4057749571403
- Hersteller: Buderus
- Hersteller-Nr.: 7739613386
- Artikelgewicht: 85.05 kg
- Versandart: Spedition Versandkosten innerhalb Deutschland ab: 99.00 €*
-
Produktvorteile
- Geeignet für Mehrfamilienhäuser mit bis zu ca. 160 Wohneinheiten
- Besonders hygienische Warmwasservorwärmung im Durchfluss
- Ideal geeignet zur Nachrüstung, wenn der vorhandene Bereitschaftsspeicher richtig dimensioniert und ein Weiterbetrieb über mehrere Jahre möglich ist
- Logalux Frischwasserstation als Vorwärm-Frischwasserstation in Verbindung mit einem Bereitschaftsspeicher
Ausstattung

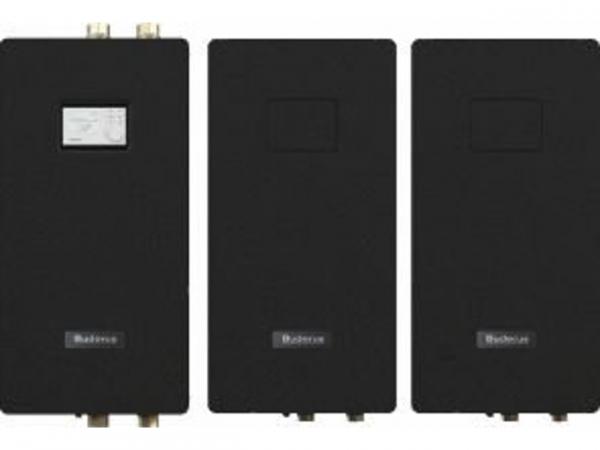

Frischwasserstation Logalux FS120/3 E
als Kaskade zur hygienischen Warmwasser-
bereitung im Durchfluss.
3 Einzelstationen Logalux FS40/3 E, be-
stehend je aus:
trinkwasserseitig universell einsetzba-
rer, edelstahlgelöteter Plattenwärmetau-
scher aus Edelstahl mit spezieller Ober-
flächenstruktur für eine effiziente Wär-
meübertragung und geringeren Druckver-
lust, Ladepumpe ( Hocheffizienzausfüh-
rung mit Drehzahlregelung über PWM-Sig-
nal), Regelmodul MS100 anschlussfertig
verdrahtet, Schwerkraftbremse primärsei-
tig, Vorlauftemperaturfühler, Warmwas-
sertemperaturfühler und Volumenstromsen-
sor mit Temperaturfühler im Kaltwasser.
3 KFE-Hähne zur Entleerung und Reinigung
sowie 4 Kugelhähne als Absperrung. Wär-
meschutz aus EPP.
Inklusive 2 Ventile zur Kaskadierung zum
Einbau in den Kaltwasserstrang der Sta-
tion.
Zur Wandmontage inkl. Wandhalter. Für
freistehende Montage ist ein Montage-
ständer und Erweiterungssatz als Zubehör
erhältlich.
-
Die Frischwasserstation ist mit einem
eigenen Regelmodul zur Steuerung der La-
de- und Zirkulationspumpe ausgestattet.
Die Durchflussmessung erfolgt über einen
vormontierten Volumenstromsensor, berüh-
rungs- und verschleißfrei. Die Warmwas-
seraustrittstemperatur wird über die
Drehzahl der Ladepumpe geregelt. Die Be-
dienung erfolgt über die zusätzlich not-
wendigen Bedieneinheiten Logamatic SC300
(autarke Regelung) oder Logamatic RC310
(Regelsystem EMS plus). Weiterhin kann
der Regler ein zusätzliches Umschaltven-
til für eine temperaturabhängige Rück-
laufeinspeisung auf der Primärseite an-
steuern (Pufferspeicherfühler NTC12K
notwendig - z.B. Art.-Nr. 7735502290).
Zirkulationspumpenregelung wahlweise
zeit- oder impulsgesteuert. Mit Sammel-
störmeldeausgang 230 V und thermischer
Desinfektion.
Die Frischwasserstation kann auch als
Vorwärm-Frischwasserstation (System SAT-
VWFS) eingesetzt werden.
----------------------------------------
Anschlüsse: DN 25 (Rp 1)
Abmessungen
Höhe: 895 mm
Höhe mit Anschlüssen: 952 mm
Breite: 450 mm
Gesamtbreite der 3 Stationen: 1500 mm
Tiefe: 285 mm
Betriebsverhältnisse:
- Heizwasser
Max. Betriebstemperatur: 95 C
Max. Betriebsüberdruck: 10 bar
- Warmwasser
Max. Betriebstemperatur: 80 C
Max. Betriebsüberdruck: 10 bar
-
Zapfleistung: 120 l/min
bei primärseitig: 70/23 C
bei sekundärseitig: 10/60 C
-
NL-Zahl (gemäß DIN 4708): 105
Gewicht: 81 kg
-
Buderus-Artikel-Nr.: 7739613386
Um die Gesundheits- und Körperschäden zu vermeiden sind die Montage, Wartung, Erstinbetriebnahme und Reparaturen sowie andere Inspektionen durch autorisierte Fachkräfte wie Vertragsinstallationsunternehmen oder Heizungsfachbetriebe vorzunehmen!
Elektrische Heizgeräte sowie Durchlauferhitzer mit Starkstromanschluß (400V) dürfen nur durch jeweiligen Netzbetreiber oder durch ein in das Installateurverzeichnis des Netzbetreibers eingetragenes Installationsunternehmen installiert werden!
